Комплекс водоочистки (система диспетчеризации)


Задача автоматизации

  1. Разработать систему мониторинга комплекса водоочистки промышленного предприятия с соблюдением следующих условий:
  2. Информация о состоянии исполнительных механизмов, задвижек, переключателей должна выводиться на компьютер диспетчера. Необходимо обеспечить наглядную анимированную индикацию состояния узлов и исполнительных элементов.
  3. Отображать на экране компьютера информацию о расходе воды на входе и выходе комплекса водоочистки с датчиков расхода с импульсным входом:
    - мгновенный расход;
    - средний расход;
    - общий объем перекачки.
  4. В случае возникновения аварийной ситуации (переполнения любой из технологических емкостей, аварийного отключения насосов и т.д.) должна включаться аварийная звуковая и световая сигнализация

Реализация решения и выбор средств автоматизации

Управляющая часть системы выполнена на элементной базе компании ОВЕН. В целом задача реализована путем созданиясистемы контроляи мониторинга на базе программируемого логического контроллера ОВЕН ПЛК100 и организации интерфейса с оператором посредством использования SCADA-системы MasterScada и OPС сервера Lectus Modbus OPC/DDE Server. На АРМ оператора, организованном на базе ПК, происходит отображение технологического процесса. Реализация программной части выполнена в среде программирования CoDeSys 2.3 на языках ST и CFC.

Конструктивно управление реализовано в виде щита управления, который расположен рядом с комплексом водоочистки. Соединение между компьютером и щитом организовано посредством Ethernet.

Во всех емкостях установлены гидростатические датчики уровня жидкости.

Сигналы с датчиков поступают на модуль аналогового ввода ОВЕН МВ110-8АС. Для согласования сигналов используется блок согласования кондуктометрических датчиков ОВЕН БКК1, для питания приборов – блок питания БП60Б-Д4.

Модуль дискретных сигналов МВ110-16Д предназначен для сбора информации о работе насосов, сигналов аварий и состояния концевиков задвижек.

Сигналы с модулей ввода-вывода по сети RS-485 поступают на контроллер ПЛК100-24, и по сети Ethernet информация передается на ПК оператора.

При превышении уровня воды в баке формируется сигнал аварии.

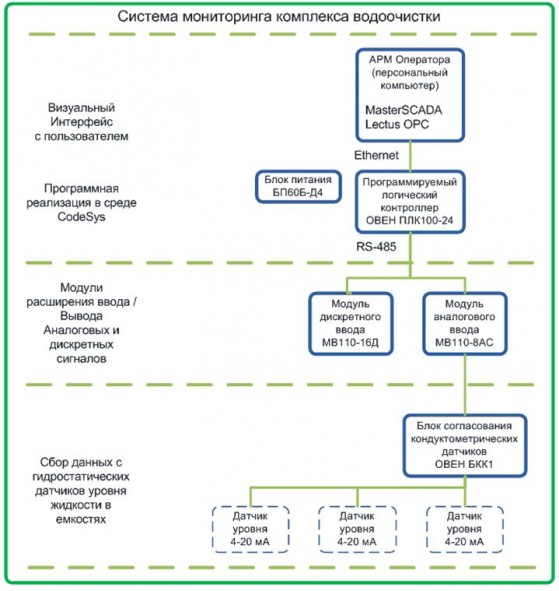

Ниже приведена структурная схема системы мониторинга и несколько скриншотов с монитора АРМа Оператора.

Структурная схема системы мониторинга

Структурная схема системы мониторинга

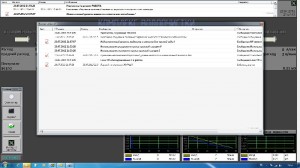

Журнал событий

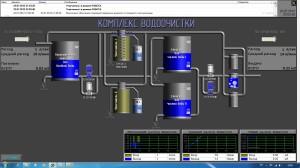

Основной экран – главный экран оперативного контроля комплекса водоочистки

Журнал событий

Результат автоматизации

Внедрение системы мониторинга для комплекса водоочистки позволяет удаленно отслеживать работу всего оборудования, контролировать расход воды и своевременно предупредить аварийную ситуацию.



ООО "АТБ Электро", г. Санкт-Петербург
сайт:    http://www.atb-electro.ru/
e-mail:  market@atb-electro.ru
тел.      +7(812) 716-30-98
факс.    +7(812) 643-28-57
сот.      +7(911) 965-42-81
