Паро-углекислая ванна под управлением панели оператора ОВЕН СП270

Паро-углекислая ванна под управлением панели оператора ОВЕН СП270

Компания «Крона» (г. Санкт-Петербург) автоматизировала многофункциональную паро-углекислую ванну (ПУВ) и другое медицинское оборудование с использованием приборов ОВЕН.

Компания «Крона» с 1991 года выполняет работы в области АСУ ТП в России и за рубежом. За прошедшие годы специалисты компании реализовали проекты комплексной автоматизации газотранспортных систем и газотурбинных агрегатов, автозаправочных комплексов, морских судов, пищевых производств и др. С 2007 года предприятие приступило к разработке и внедрению систем управления популярным отечественным медицинским оборудованием под брэндом «Physiotechnica».


Назначение паро-углексилой ванны

Многофункциональная ПУВ предназначена для использования в медицинских учреждениях и СПА салонах. Являясь одной из высокоэффективных лечебных процедур, «углекислая ванна» воздействует на организм за счет смеси СО2 с водяным паром в определенной концентрации. Пациент располагается во время процедуры в ванне на специальном сидении таким образом, что его голова находится над уровнем бортика ванны, а шейный уплотнитель и покрывало обеспечивают полную герметичность во время процедуры. Газ проникает через кожу, воздействует на сердечно-сосудистую систему. Пар является катализатором данного процесса, расширяя поры кожи, улучшая ее проницаемость, а также создавая комфортную температуру при проведении процедуры. ПУВ многофункциональна. Ванна может быть использована как мини-хамам или ароматическая паровая ванна в косметологических целях. Кран подачи СО2 открывается и закрывается вручную, что продиктовано техникой безопасности.


Устройство системы управления

Система управления ПУВ состоит из двух блоков:

  • блока управления;
  • блока человеко-машинного интерфейса (HMI).

Основным элементом блока управления является контроллер. Контроллер через УСО обеспечивает прием информации с дискретных и аналоговых датчиков (температура воздуха, уровень воды в парогенераторе и пр.) и выдачу управляющих сигналов на исполнительные механизмы (клапаны, краны и т. д.). Связь с блоком человеко-машинного интерфейса осуществляется по протоколу Modbus RTU (по двухпроводной RS-485). Для управления системой автоматики специалистами компании была разработана программа, которая обеспечивает реализацию описанных выше функций и выполнение заданного алгоритма.

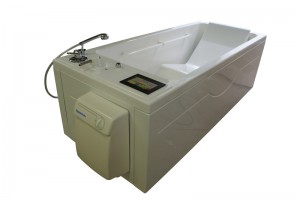

Паро-углекислая ванна под управлением панели оператора ОВЕН СП270 Паро-углекислая ванна под управлением панели оператора ОВЕН СП270
 Паро-углекислая ванна под управлением панели оператора ОВЕН СП270

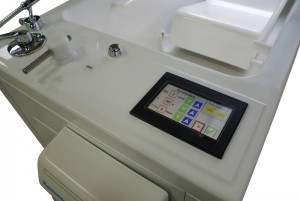

Панель оператора СП270

В качестве блока человеко-машинного интерфейса используется графическая панель оператора с сенсорным экраном ОВЕН СП270, что позволило максимально упростить процесс управления аппаратом. К панели оператора предъявлялись такие требования, как повышенная износостойкость, водонепроницаемость лицевой поверхности и простота в установке. СП270 имеет класс защиты IP65 (со стороны лицевой панели) и полностью отвечает данным требованиям. Несмотря на небольшие габариты и установочные размеры, СП270 обладает достаточным по размеру цветным экраном с разрешением 480x234 пикселя.

На панели отображается вся информация о ходе процесса отпуска процедуры, с ее помощью оператор задает все необходимые режимы работы.

Дополнительным преимуществом стало бесплатное и удобное программное обеспечение – «Программатор СП270» с интуитивно понятным интерфейсом, позволяющий сократить сроки разработки проекта до минимума.

Панель СП270 применяется в данных терапевтических аппаратах с момента начала их производства – то есть уже более двух лет, и за это время не было зафиксировано ни одного сбоя в работе систем.


Другие разработки с применением приборов ОВЕН

На сегодняшний день компания «Крона» реализовала и множество других проектов по автоматизации медицинского оборудования с применением продукции ОВЕН. Так, аналогично с использованием панели оператора СП270 автоматизирована углекислотная ванна. Для управления вытяжным аппаратом применяются панель оператора СП270 и модуль ввода сигналов тензодатчиков МВ110-1ТД. В системе управления контрастной ванной используется модуль дискретного вывода МУ110-8Р.
