Военно-космическая академия имени А.Ф. Можайского


Кафедра автоматизированных систем подготовки и пуска ракет и космических аппаратов

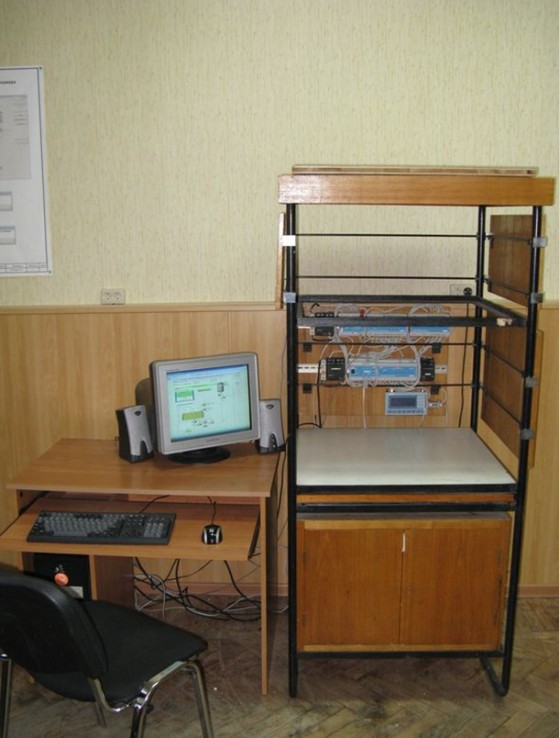

В Военно-космической академии имени А.Ф. Можайского (г. Санкт-Петербург) на кафедре автоматизированных систем подготовки и пуска ракет и космических аппаратов на базе оборудования ОВЕН созданы учебные стенды.

Для обеспечения учебного процесса на данных стендах разработано «Руководство к практическим занятиям». Учебное пособие содержит описание практических работ по теории автоматизированного управления технологическим оборудованием. Работы выполняются с использованием тренажеров технологических процессов заправки ракеты-носителя «Союз-2» на базе контроллеров ОВЕН, которые позволяют приобрести необходимые навыки по настройке и программированию контроллеров, и модулей ввода-вывода ОВЕН.

Направления использования оборудования ОВЕН: моделирование и алгоритмизация управления (получение экспериментальных данных, данных математического моделирования физических процессов, сравнение, анализ); эксплуатация и техническое обслуживания АСУ технологическими процессами (АСУ ТП); разработка и внедрения новых технологий в АСУ ТП подготовки и пуска ракет космического назначения (ПП РКН).

На базе комплекта оборудования ОВЕН созданы 3 стенда, 6 рабочих мест с ПЛК, 2 рабочих места оператора-технолога. Все это позволяет отработать практические навыки по программированию, настройке и эксплуатации элементов современных АСУ ПП РКН, изучать особенности практического использования современных интерфейсов, обеспечивающих взаимодействие микропроцессорных подсистем АСУ, изучать приёмы и способы решения инженерных задач, возникающих при эксплуатации АСУ ПП РКН. Комплект успешно применяется для отработки практических вопросов обеспечения взаимодействия различных уровней автоматизированных систем с помощью технологий OPC и DDE и промышленных протоколов связи.

Отрабатываемые на оборудовании учебные вопросы:

  1. Структура и принцип работы ПЛК.
  2. Инструмент программирования ПЛК CoDeSys.
  3. Языки программирования стандарта МЭК.
  4. Исследование возможностей стандартных компонент среды CoDeSys.
  5. Визуализация в CoDeSys.
  6. Конфигурирование контроллеров ОВЕН ПЛК с помощью среды EasyWorkPLC.
  7. Обработка дискретных и аналоговых сигналов с помощью ОВЕН ПЛК150.
  8. Изучение реализации протоколов MODBUS на ОВЕН ПЛК150.
  9. Использование SCADA для решения задач автоматизации технологических процессов подготовки и запуска РН и КА.
  10. Моделирование технологического процесса заправки РН жидким азотом.
  11. Моделирование технологического процесса заправки керосином РН.
  12. Моделирование технологического процесса заправки кислородом РН.
  13. Дискретные и аналоговые датчики в цепях управления АСУ ТП.
  14. Нормализация сигналов в цепях управления АСУ ТП.
  15. Исполнительные устройства АСУ ТП.
  16. Программное обеспечение АСУ ТП.

Оборудование задействовано в рамках следующих дисциплин:

  1. Вычислительные машины, системы и сети.
  2. Работа расчётов автоматизированных систем подготовки и пуска.
  3. Специализированные вычислительные системы.
  4. Интегрированные системы проектирования и управления.
  5. Технические средства автоматизации.
  6. Автоматизация технологических процессов и производств.

Перечень оборудования ОВЕН, используемого для практических занятий

Наименование

Кол-во

1

ПЛК154-220.A-M

2

2

ПЛК150-220.У-М

2

3

ПЛК100-220.P-M

2

4

ИП320

3

5

МВУ8 (модуль вывода универсальный, ЦАП, 0..10 В)

3

6

МВУ8 (модуль вывода универсальный, 2-поз.)

4

7

МР1 (8 DO)

2

8

МВА8 (модуль аналогового ввода, 8 каналов)

3

9

МДВВ (12Двх, 8Двых.)

5

10

БП14

6

«Моделирование технологического процесса заправки РН жидким азотом»

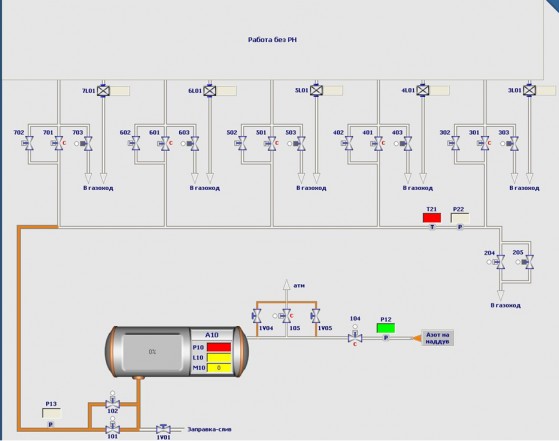

Технологическая схема без объекта заправки
Технологическая схема без объекта заправки

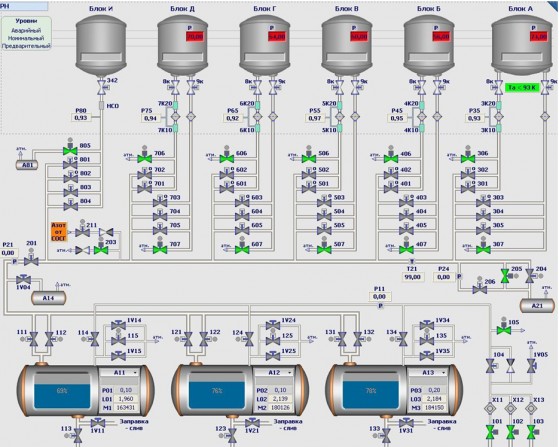

Технологическая схема с объектом заправки
Технологическая схема с объектом заправки

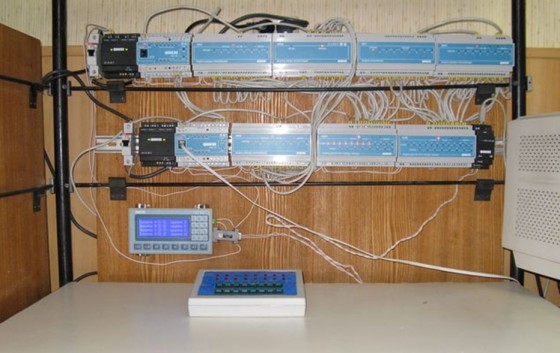

Рис. 1. Оборудование стенда-имитатора  технологического процесса заправки РН жидким азотом
Рис. 1. Оборудование стенда-имитатора  технологического процесса заправки РН жидким азотом

«Моделирование технологического процесса заправки керосином блока И»

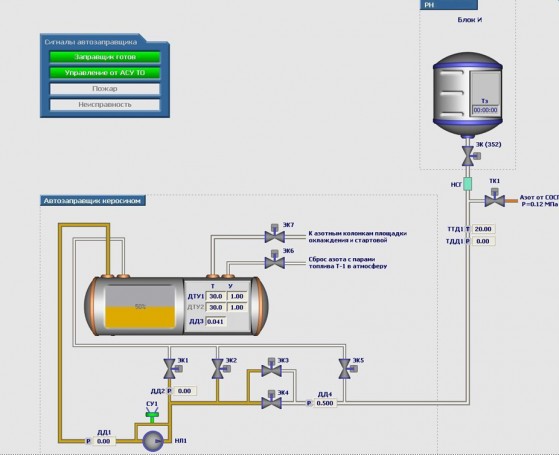

Технологическая схема (блок И)
Технологическая схема (блок И)
Рис. 2. Оборудование стенда-имитатора  технологического процесса заправки блока «И» РН керосином
Рис. 2. Оборудование стенда-имитатора  технологического процесса заправки блока «И» РН керосином
Рис. 3. Имитация технологического процесса заправки керосином блока «И» РН среднего класса
Рис. 3. Имитация технологического процесса заправки керосином блока «И» РН среднего класса

 «Моделирование технологического процесса заправки кислородом РН»

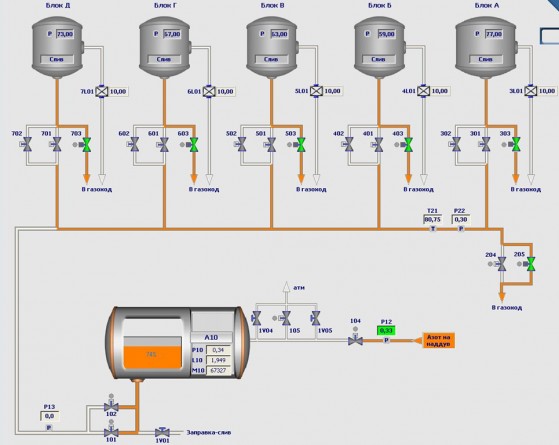

Технологическая схема
Технологическая схема

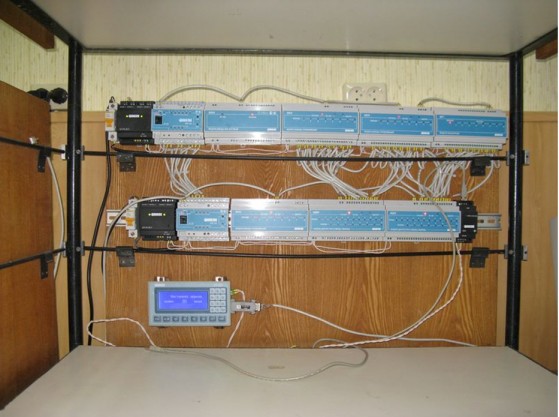

Рис. 4. Стенд-имитатор технологического процесса заправки кислородом РН среднего класса.
Рис. 4. Стенд-имитатор технологического процесса заправки кислородом РН среднего класса.

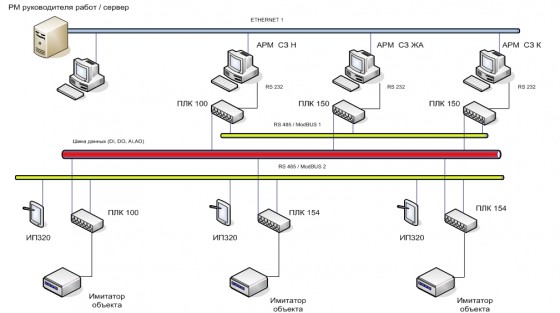

Структура стенда
Структура стенда
