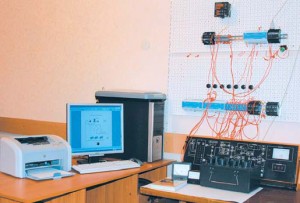

Учебно-исследовательский стенд «Моделирование цифровых систем управления»

Воронеж-гостехакадем



Учебно-исследовательский стенд «Моделирование цифровых систем управления» на базе многоканального программного цифрового регулятора ОВЕН ТРМ151 и ПК. В состав стенда также входят два модуля ввода аналоговых сигналов ОВЕН МВА8, модуль вывода управляющий ОВЕН МВУ8, модуль дополнительных дискретных выходных элементов ОВЕН МР1, монитор напряжения сети МНС1 и адаптер интерфейса ОВЕН АС3. Обмен данными внутри сети осуществляется по интерфейсу RS-485, связь модулей с рабочей станцией (ПК) – по интерфейсу RS-232.

Стенд предназначен для проведения научно-исследовательских работ и повышения уровня подготовки студентов по специальности «Автоматизация технологических процессов и производств».




Учебная лаборатория «Системы автоматического регулирования на базе микропроцессорных контроллеров ОВЕН».

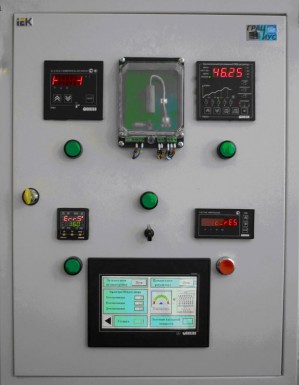

Рис. 1. Функциональная схема рабочего места Рис. 2. Лицевая панель ШАУ
Рис. 1. Функциональная схема рабочего места Рис. 2. Лицевая панель ШАУ

В лаборатории организовано шесть рабочих мест, каждое из которых включает шкаф автоматического управления (ШАУ) и рабочую станцию. В ШАУ и на лицевой панели размещаются микропроцессорные приборы ОВЕН: контроллеры ТРМ1, ТРМ101, ТРМ251, модули ввода/вывода МВ110, МВА8, МВУ8, программируемый логический контроллер ПЛК110, операторская панель СП270, счетчик импульсов СИ8, блок питания БП14 и эмулятор печи ЭП10. Приборы объединены в локальную сеть по интерфейсу RS-485. Связь приборов с рабочей станцией обеспечивает установленный в шкафу преобразователь интерфейсов АС4.

Лаборатория предназначена для обучения студентов практическим навыкам настройки достаточно широкой номенклатуры приборов ОВЕН, синтеза и эксплуатации на их основе систем цифрового регулирования.

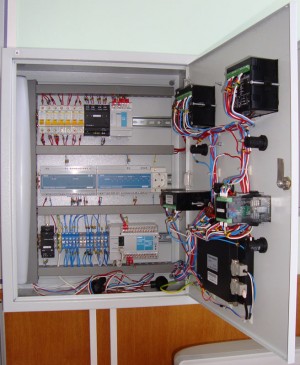

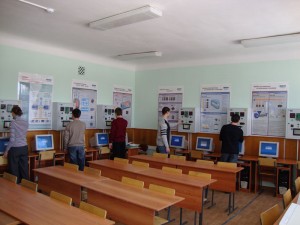

Рис. 3. Внутренняя панель ШАУ Рис. 4. Фото лаборатории
Рис. 3. Внутренняя панель ШАУ Рис. 4. Фото лаборатории




Учебно-исследовательская лаборатория «Цифровые системы управления»

Рис. 1. Функциональная схема лабораторного комплексаОсновным элементом лаборатории является исследовательская установка, состоящая из объекта регулирования (емкость со встроенным водонагревательным ТЭНом и трубопроводами), имитатора объекта (аналоговый вычислительный комплекс СУЛ-3), датчиков технологических параметров, устройств связи с объектом (УСО), исполнительных устройств, микропроцессорных приборов ОВЕН, рабочей станции (РС) и шести персональных компьютеров (ПК).

Измеряемые и регулируемые технологические параметры: температура, давление и расход воды на входе в емкость; температура и уровень подогреваемой воды в емкости; расход воды из емкости; температура и расход рециклового потока.

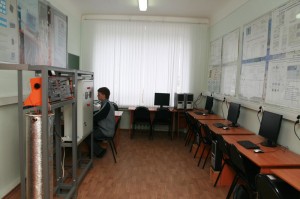

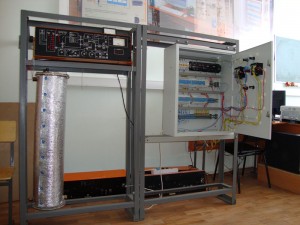

Рис. 2. Фото установки Рис. 3. Фото лаборатории
Рис. 2. Фото установки Рис. 3. Фото лаборатории

Используемые приборы ОВЕН:

Программируемые контроллеры ТРМ151 и модули ввода/вывода МВА8, МВУ8, МР1 объединены в локальную сеть с интерфейсом RS-485. Обмен информацией между модулями ОВЕН и рабочей станцией осуществляется по интерфейсу RS-232 с помощью сетевого адаптера АС3-М. Связь рабочей станции с шестью ПК, предназначенными для настройки программ-конфигураторов и передачи данных для программирования приборов, выполнена на основе технологии Ethernet.

Задача лаборатории – ознакомление с назначением и функциями различных устройств ОВЕН, отработки практических навыков конфигурирования и эксплуатации технических и программных средств, изучения технологических приемов использования SCADA-систем при проектировании и эксплуатации современных цифровых автоматизированных систем управления технологическими процессами.
