Волгоградский государственный технический университет

В Волгоградском государственном техническом университете на кафедре автоматизации производственных процессов совместно с компанией КИПАСО на базе оборудования ОВЕН создан учебный стенд.

Разработка стенда проводилась параллельно с написанием дипломной работы одного из выпускников кафедры. Данный стенд охватил многие дисциплины, преподаваемые на кафедре: технические средства измерений (лабораторные работы «Измерение температуры различными термопреобразователями», «Измерение влажности психрометрическим методом»), проектирование микропроцессорных систем (лабораторные работы «Обзор и анализ ПЛК», «Среда программирования CoDeSys», «Конфигурирование приборов ОВЕН», «Составление программ на языках МЭК», «Изучение законов регулирования»). Разработанный стенд позволяет расширить перечень выполняемых лабораторных работ.

Перечень используемого оборудования:

  1. ДТС015-50М.В3.100 – 2 шт.
  2. ДТПL015-0100.100 – 1 шт.
  3. ДТС015-Pt100.B3.100 – 2 шт.
  4. НПТ1 – 1 шт.
  5. СП270-Т – 1 шт.
  6. ПЛК150-220.И-М – 1шт.
  7. МВА8 – 1 шт.
  8. АС4 – 1 шт.
  9. БП60Б-Д4-24 – 1 шт.
  10. ЭП10 – 2шт.

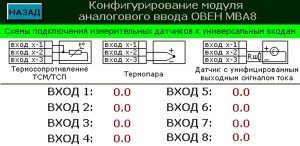

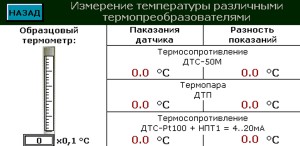

Интерфейс панели оператора

Данный стенд позволяет проводить лабораторные работы удаленно Для проведения лабораторных работ удаленно был разработан проект SCADA-системы в бесплатной версии среды разработки MasterSCADA и посредством программ удаленной поддержки производится работа со стендом.



Интерфейс SCADA–системы

Целью работы «Измерение температуры различными термопреобразователями» является ознакомление с различными термопреобразователями, такими как термопары, термопреобразователи сопротивления и термопреобразователями сопротивления с унифицированным выходным сигналом, исследование их характеристик и изучение современных приборов для измерения температуры.

В лабораторной работе «Измерение влажности психрометрическим методом» студенты знакомятся с психрометрическим методом определения влажности, производят определение значений влажности при изменении скорости воздушного потока, обдувающего увлажненный термометр.

Цель работы «Программируемые логические контроллеры (ПЛК)» – изучение контроллеров ОВЕН ПЛК100, ПЛК150 и ПЛК154: основные характеристики (конструктивное исполнение, степень защиты, напряжение питания, потребляемая мощность, индикация передней панели), ресурсы, интерфейсы связи (интерфейсы, скорость обмена, протоколы), программирование (среда программирования, размер программы, интерфейсы для отладки и программирования), дискретные выхода, дискретные входы, аналоговые входы. Ознакомление с современными средствами индикации на базе сенсорной панели ОВЕН СП270.

В лабораторной работе «Среда программирования CoDeSys» производится изучение принципов стандарта МЭК 61131-3 и среды программирования CoDeSys, структуры проекта, типов данных, языков МЭК: список инструкций (IL), структурированный текст (ST), язык функциональных блоковых диаграмм (FBD), язык релейных диаграмм (LD), язык последовательных функциональных схем (SFC)

Целью работы «Конфигурирование приборов и контроллеров ПЛК150» является изучение интерфейсов и протоколов, используемых в модулях ввода ОВЕН МВА8 и контроллере ОВЕН ПЛК150, их конфигурирование.

В лабораторной работе «Изучение законов регулирования» студенты изучают двухпозиционный закон регулирования и ПИД-регулирование. В лабораторной работе дана методика определения коэффициентов ПИД-регулятора.
