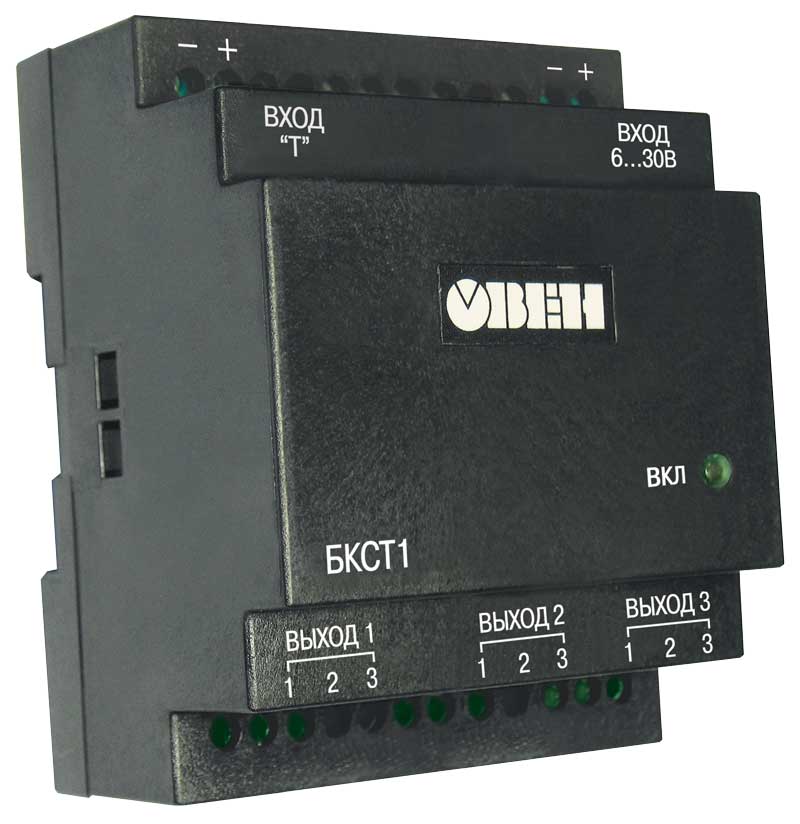

Блок коммутации силовых симисторов и тиристоров ОВЕН БКСТ1    —    Краткое описание

Назначение

Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами). Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).

Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.

Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.

Функциональные возможности

• ПРЕОБРАЗОВАНИЕ УПРАВЛЯЮЩЕГО СИГНАЛА от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
• РАБОТА С РАЗЛИЧНЫМИ ВЫХОДНЫМИ СИГНАЛАМИ регуляторов:
  – 6...30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
  – 5,0...6,5 В (выход «Т» регулятора ОВЕН)
• КОММУТАЦИЯ АКТИВНОЙ НАГРУЗКИ (например, ТЭНов) при помощи внешних тиристоров или симисторов:
  – в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
  – в однофазной цепи
• КОНТРОЛЬ ПЕРЕХОДА НАПРЯЖЕНИЯ ЧЕРЕЗ НОЛЬ
• ЗАЩИТА СИЛОВЫХ ТИРИСТОРОВ ИЛИ СИМИСТОРОВ от импульсных помех
• ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ
