Программируемый логический контроллер ОВЕН ПЛК304 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
— Схемы подключения
|
 |

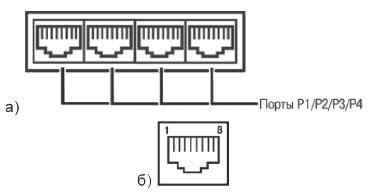

| а) Нижняя поверхность прибора с последовательными портами б) разъем типа RJ45 |
Распайка последовательных портов
 |
| PIN | RS-323 | RS-485 |
| 1 | DSR* | — |
| 2 | RTS | A (Data + ) |
| 3 | GND | GND |
| 4 | Tx | D (Data – ) |
| 5 | Rx | — |
| 6 | DCD* | — |
| 7 | CTS | — |
| 8 | DTR* | — |
|
* Только для порта 2
