Счетчик импульсов ОВЕН СИ20 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
— Схемы подключения |
 |  |
| При работе с p-n-p датчиками | При работе с n-p-n датчиками |
Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом
|
 |  |
| Пассивный датчик | При работе с n-p-n датчиками |
Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
|
 |  |
| Пассивный датчик | При работе с n-p-n датчиками |
 |
| Схема подключения нагрузки к ВУ типа Р |
 |
| Схема подключения нагрузки к ВУ типа К |
 |
| Схема подключения силового симистора к ВУ типа С |
 |
| Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно |
 |
| Схема подключения прибора СИ20-У.Х.Р от сети переменного тока |
 |

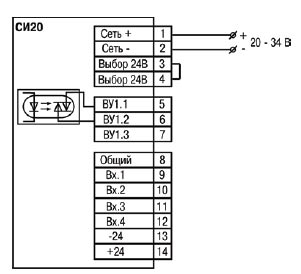

| Схема подключения прибора СИ20-У.Х.С от сети постоянного напряжения |
 |
| Схема подключения прибора СИ20-24.Х.К |
