Устройство управления и защиты электропривода задвижки без применения концевых выключателей ОВЕН ПКП1    —    Краткое описание

Назначение контрольно-измерительного прибора

Прибор ПКП1 предназначен для управления и контроля работой задвижек и затворов и для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. ПКП1 с успехом используется, например, в системе «Водоканал».

Функциональные возможности

• АВТОМАТИЧЕСКАЯ ОСТАНОВКА ЭЛЕКТРОПРИВОДА при достижении задвижкой крайнего положения без применения концевых выключателей
• КОНТРОЛЬ ПОЛОЖЕНИЯ ЗАДВИЖКИ:– в ПКП1Т – по времени ее перемещения и току, потребляемому электродвигателем;– в ПКП1И – по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки
• ИНДИКАЦИЯ текущего положения задвижки в процентах
• ВЫКЛЮЧЕНИЕ УПРАВЛЕНИЯ ПРИВОДОМ с выдачей сигнала «Авария» при заклинивании задвижек или проскальзывании механизмов электропривода
• СОХРАНЕНИЕ ИНФОРМАЦИИ О ПОЛОЖЕНИИ ЗАДВИЖКИ при обесточивании
• РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ при установке модуля стоковым выходом 4...20 мА или
• РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ И УПРАВЛЕНИЕ ПРИВОДОМ при установке модуля интерфейса RS-485 для связи прибора с компьютером

Прибор измерения и контроля ПКП1 выпускается в двух модификациях

ПКП1Т – прибор предназначен для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем. Схему подключения прибора можно посмотреть здесь.

ПКП1И – прибор предназначен для управления и контроля положением задвижки по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки. Схему подключения прибора можно посмотреть здесь.

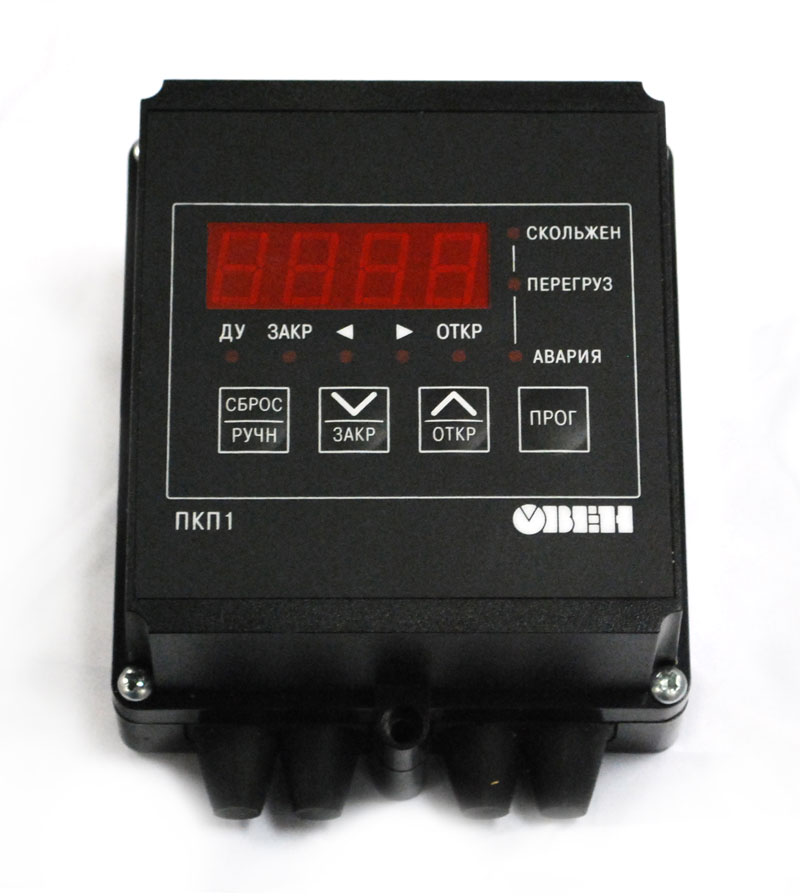

Прибор измерения и контроля ПКП1 выпускается в корпусах двух типов: настенном Н и щитовом Щ1.

В комплект поставки контрольно-измерительного прибора ПКП1 бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
