Модуль ввода аналоговых сигналов МВ110-8А    —    Схемы подключения

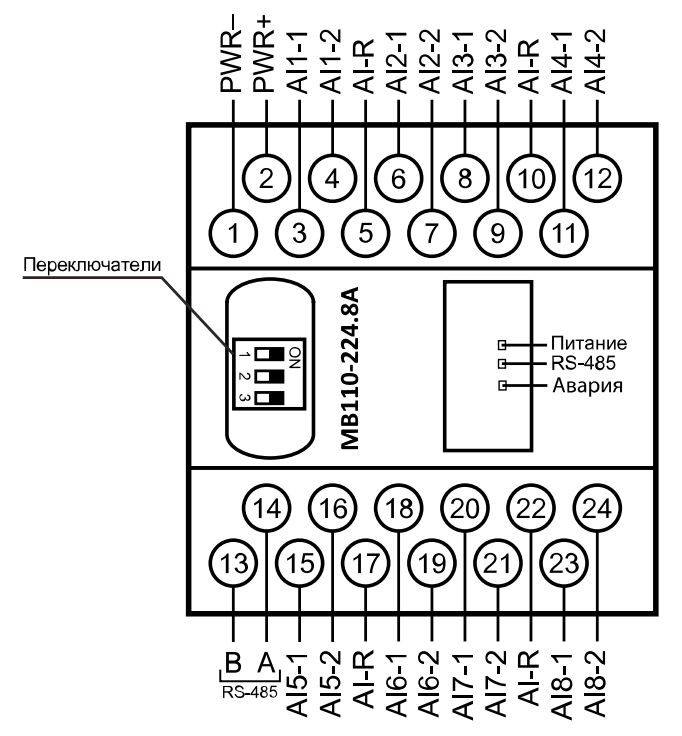

Общий чертеж МВ110-8А
Общий чертеж МВ110-8А




Схемы подключения датчиков различных типов

Схема подключения термометра сопротивления

Схема подключения термоэлектрического преобразователя

Схема подключения термометра сопротивления

Схема подключения термоэлектрического преобразователя

 Схема подключения активного датчика с выходом в виде напряжения

Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА

Схема подключения активного датчика с выходом в виде напряжения -50.0…50.0 мВ или 0…1.0 В

Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА

Схема подключения датчика положения резистивного типа 0…900 Ом или 0…2000 Ом

Схема подключения дискретных датчиков «сухие контакты»

Схема подключения датчика положения резистивного типа 0…900 Ом или 0…2000 Ом

Схема подключения дискретных датчиков «сухие контакты»
