САУ-М6 сигнализатор уровня жидкости трехканальный    —    Функциональная схема прибора


Функциональная схема САУ-М6

Функциональная схема ОВЕН САУ-М6


Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.


Три независимых канала контроля

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

  • вход для измерения сопротивления кондуктометрического датчика на переменном токе;
  • регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
  • пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
  • коммутатор для переключения канала в инверсный режим работы;
  • выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

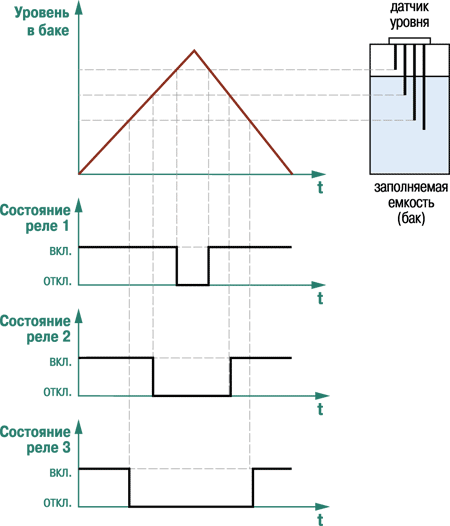

Пример временной диаграммы работы реле

Функциональная схема ОВЕН САУ-М6

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.

При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено».
