В Новгородском государственном университете имени Ярослава Мудрого на кафедре «Промышленная энергетика» создана лабораторная установка. Для мониторинга, регистрации и визуализации параметров взаимодействующих теплоносителей установлены датчики и контрольно-измерительные приборы компании ОВЕН.



Кафедра «Промышленная энергетика»



Лабораторная установка предназначена для работы аспирантов и преподавателей для экспериментального подтверждения разработанной матмодели процессов тепломассобмена, протекающих при взаимодействии сред газ-жидкость. В представленном лабораторном стенде формируется процесс тепломассобмена между потоками теплоносителей вода-воздух. Для мониторинга, регистрации и визуализации параметров взаимодействующих теплоносителей по ходу движения в аппарате, а также на входе и выходе из аппарата установлены датчики и контрольно-измерительные приборы компании ОВЕН.



Устройство и принцип действия экспериментальной установки



Устройство и принцип действия экспериментальной установки

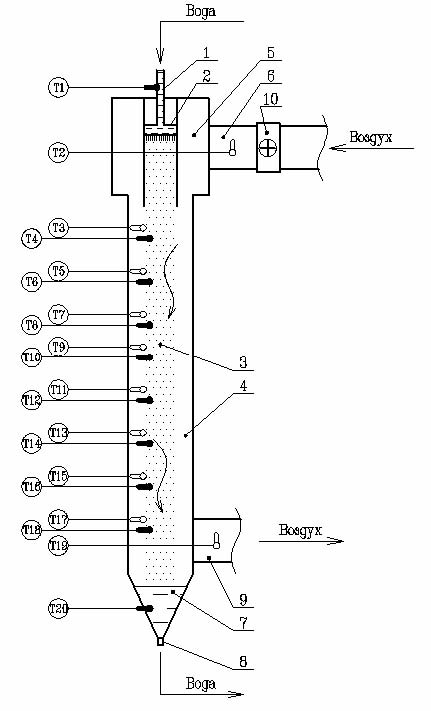

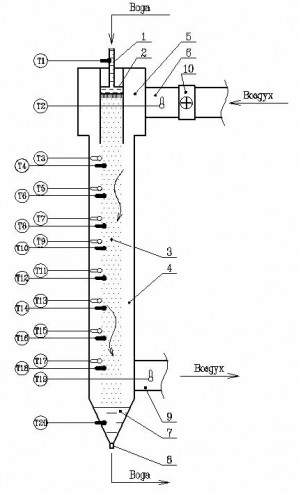

Вода через патрубок (1) подается в специальное распределительное устройство –форсунку (2), с помощью которого генерируется поток капель (3) требуемого размера (диаметра), равномерно распределенных по сечению измерительной камеры (4). Подача воздуха осуществляется в распределительный узел (5) через вводной патрубок (6). В измерительной камере происходит взаимодействие двух потоков: нагрев/охлаждение воздуха, нагрев/охлаждение воды, испарение/конденсация водяных паров на поверхности капель в зависимости от исходных параметров теплоносителей на вводе в аппарат.

Температура, расход воды и воздуха, а также относительная влажность воздуха на вводе в аппарат изменяются с помощью дополнительных устройств (не указанных на схеме). Пройдя через измерительную камеру, вода и воздух удаляются через приемник (7) с помощью патрубков (8) и (9) соответственно.



Используемое оборудование компании ОВЕН

Полный контроль за процессом тепломассобмена, протекающего в контактном аппарате, возможен при установке большого количества датчиков по высоте установки, а также на входе и выходе потоков сред. Данная задача была решена на базе оборудования, предоставленного компанией ОВЕН.

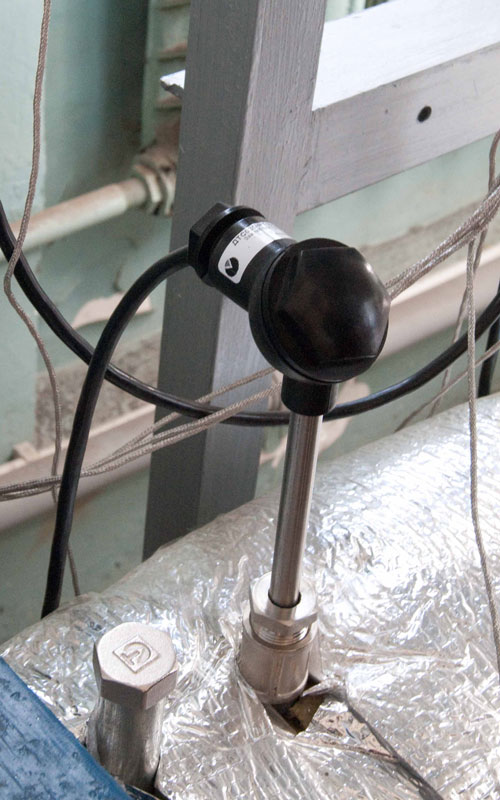

Для фиксации изменения температуры воды и воздуха по высоте аппарата в «теле» установки размещено 20 датчиков температуры (термосопотивлений типа ДТС PT100) различных конфигураций.

Индикация сигналов, поступающих с датчиков температуры, осуществлена с помощью 8-канальных устройств УКТ38-Щ4 ТС, позволяющих контролировать данные от 8 термопреобразователей одновременно.

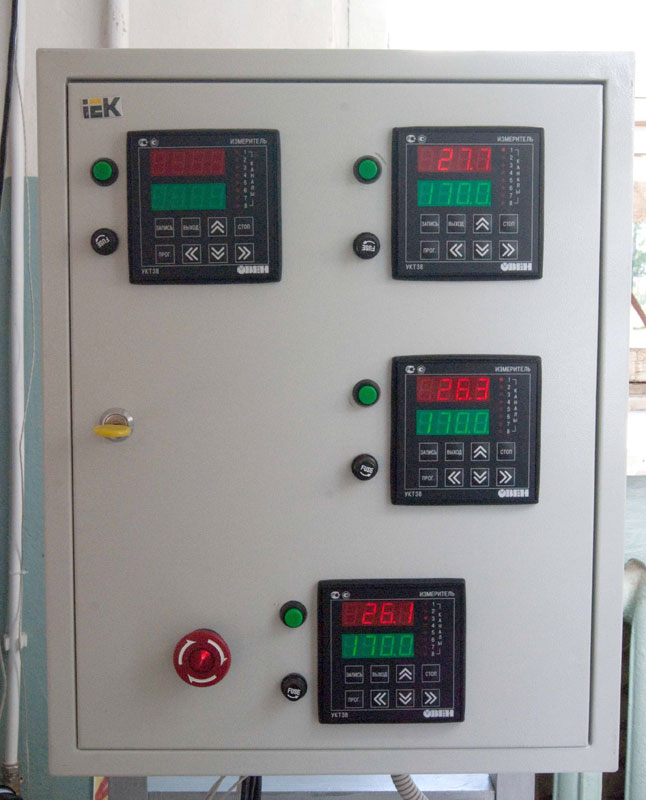

На базе этих устройств был разработан и собран щит контроля, регистрации и индикации параметров теплоносителей, в состав которого включены 4 прибора УКТ-38Щ4 ТС. Четвертый прибор предназначен для резервирования каналов с перспективой подключения к нему датчиков относительной влажности воздуха.

Оборудование, предоставленное компанией ОВЕН, позволило в полном объеме решить поставленную задачу и получить необходимые экспериментальные данные и сведения для проверки разработанной математической модели.

Термосопотивление типа ДТС PT100	Вид лабораторной установки
