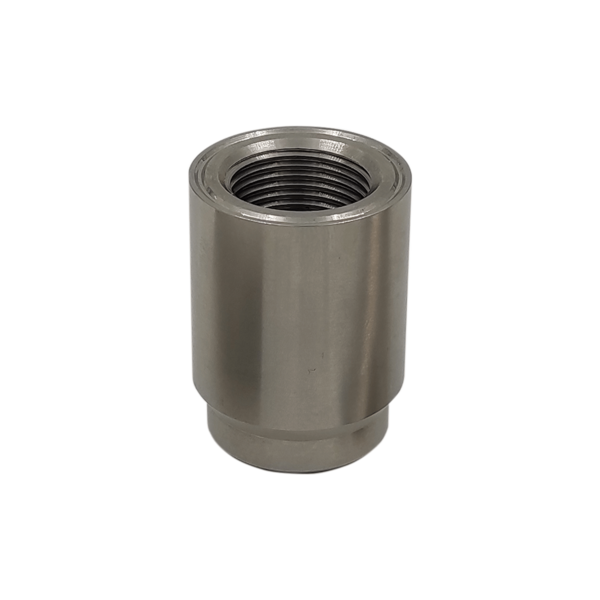

    Бобышки
    Задать вопрос специалисту
    от 212,40
    Выбрать и заказать

    Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.

    В бобышку можно установить:

    • термопреобразователи непосредственно;
    • защитную гильзу ГЗ.16, ГЗ.25 с последующей установкой в нее термопреобразователя;
    • датчик уровня ДС.2, ДС.П, ДС.ПВТ.
    • преобразователи давления ПД100, ПД200-ДИ.

    Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.

    Конструктивное исполнение бобышек

    Конструктивное исполнение

    Тип

    бобышки

    Модель

    (обозначение при заказе)

    M, мм

    D,

    мм

    D1,

    мм

    d,

    мм

     L,

    мм

    Материал

    Применение

    Бобышка прямая Б.П.1

    Прямая

    Б.П.1.16×1,5.L.1

    М16×1,5

    26

    30

    14

    40,

    50,

    55,

    60,

    80,

    90,

    100

    Сталь 20

    В бобышки Б.П.1, Б.У.1 устанавливаются:

    • датчики температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.
    • защитные гильзы ГЗ.16(25)
    • датчики уровня ДС.ПВТ, ДС.П, ДС.2
    • датчик ПД100 с резьбой G1/4

    Б.П.1.16×1,5.L.2

    28

    Сталь 12X18H10T

    Б.П.1.20×1,5.L.1

    М20×1,5

    26

    30

    18

    Сталь 20

    Б.П.1.20×1,5.L.2

    Сталь 12X18H10T

    Б.П.1.24×1,5.L.1

    М24×1,5

    28

    32

    22

    Сталь 20

    Б.П.1.24×1,5.L.2

    Сталь 12X18H10T

    Б.П.1.27×1,5.L.1

    М27×1,5

    36

    39,5

    25

    Сталь 20

    Б.П.1.27×1,5.L.2

    Сталь 12X18H10T

    Б.П.1.27×2.L.1

    М27×2

    36

    39,5

    25

    Сталь 20

    Б.П.1.27×2.L.2

    Сталь 12X18H10T

    Б.П.1.33×2.L.1

    М33×2

    41

    45

    30

    Сталь 20

    Б.П.1.33×2.L.2

    Сталь 12X18H10T

    Б.П.1.G1/2.L.1

    G1/2

    26

    30

    18

    Сталь 20

    Б.П.1.G1/2.L.2

    Сталь 12X18H10T

    Б.П.1.G1/4.L.1

    G1/4

    26

    30

    11

    Сталь 20

    Б.П.1.G1/4.L.2

    Сталь 12X18H10T

    Б.П.1.G3/4.L.2

    G3/4

    36

    39,5

    25

    Сталь 12X18H10T

    Б.П.1.G3/4.L.1

    Сталь 20

    Б.П.1.R1/2.L.1

    R1/2

    26

    30

    18

    Сталь 20

    Б.П.1.R1/2.L.2

    Сталь 12X18H10T

    Б.П.1.R3/4.L.2

    R3/4

    36

    39,5

    24

    Сталь 12X18H10T

    Б.П.1.R3/4.L.1

    Сталь 20

    Бобышка угловая Б.У.1

    Угловая

    Б.У.1.20×1,5.L.1

    М20×1,5

    -

    30

    21

    Сталь 20

    Б.У.1.20×1,5.L.2

    Сталь 12X18H10T

    Б.У.1.27×1,5.L.1

    М27×1,5

    -

    39,5

    24

    Сталь 20

    Б.У.1.27×1,5.L.2

    Сталь 12X18H10T

    Б.У.1.27×2.L.1

    М27×2

    -

    39,5

    24

    Сталь 20

    Б.У.1.27×2.L.2

    Сталь 12X18H10T

    Б.У.1.33×2.L.2

    М33×2

    -

    45

    30

    Сталь 12X18H10T

    Б.У.1.33×2.L.1

    Сталь 20

    Б.У.1.G1/2.L.1

    G1/2

    -

    30

    18,5

    Сталь 20

    Б.У.1.G1/2.L.2

    Сталь 12X18H10T

    Б.У.1.G3/4.L.1

    G3/4

    -

    39,5

    24

    Сталь 20

    Б.У.1.G3/4.L.2

    Сталь 12X18H10T

    Б.У.1.R1/2.L.1

    R1/2

    -

    30

    18,5

    Сталь 20

    Б.У.1.R1/2.L.2

    Сталь 12X18H10T



    Бобышка прямая Б.П.2

    Прямая

    Б.П.2.27×1,5.L.2

    М27×1,5

    35

    27

    13

    Сталь 12X18H10T

    В бобышку Б.П.2 устанавливаются:

    • датчики температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п.

    Б.П.2.27×1,5.L.1

    Сталь 20

    Б.П.2.27×2.L.2

    М27×2

    35

    27

    13

    Сталь 12X18H10T

    Б.П.2.27×2.L.1

    Сталь 20

    Б.П.2.20×1,5.L.2

    М20×1,5



    28



    20



    13



    Сталь 12X18H10T

    Б.П.2.20×1,5.L.1

    Сталь 20

    Б.П.2.G1/2.L.2

    G1/2

    28



    20



    13



    Сталь 12X18H10T

    Б.П.2.G1/2.L.1

    Сталь 20

    Бобышка прямая Б.П.3

    Прямая

    Б.П.3.G1/2.L.1

    G1/2

    28

    32

    20

    Сталь 20

    В бобышку Б.П.3 устанавливаются:

    • датчики давления с открытой мембраной

    Б.П.3.G1/2.L.2

    Сталь 12X18H10T

    Б.П.3.24×1,5.L.1

    М24×1,5

    28

    32

    -

    Сталь 20

    Б.П.3.24×1,5.L.2

    Сталь 12X18H10T

    Бобышка прямая Б.П.4

    Прямая

    Б.П.4.G1/2.L.2

    G1/2

    28

    20

    8,5

    40,

    60

    Сталь 12X18H10T

    В бобышку Б.П.4 устанавливаются:

    • датчики давления с закрытой мембраной (кроме модели датчика с резьбой G1/4, для него используются Б.П.1)

    Б.П.4.G1/2.L.1

    Сталь 20

    Б.П.4.20×1,5.L.2

    М20×1,5



    28

    20

    8,5

    Сталь 12X18H10T

    Б.П.4.20×1,5.L.1

    Сталь 20

    Примечание. Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
