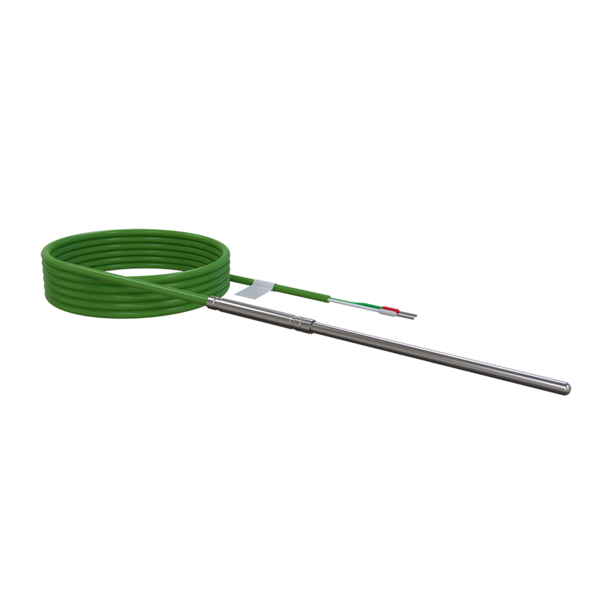

  • ДТП термопары на основе КТМС с кабельным выводом

    ДТП термопары на основе КТМС с кабельным выводом
    Задать вопрос специалисту

    Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

    В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

    • хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
    • хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
    • нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

    Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

    Термопары с кабельным выводом (модели ХХ4) Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.
    Термопары с коммутационной головкой (модели ХХ5) Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.
    Высокотемпературные термопары (модели ХХ5) Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

    Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

    • низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
    • высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
    • возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
    • разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
    • выдерживают большие рабочие давления (до 150 МПа);
    • для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

    Общие сведения о термопарах

    В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

    КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

    Кабельная термопара с одной парой термоэлектродов
    Кабельная термопара с двумя парами термоэлектродов

    Справочная таблица размеров кабельных термопар

    Параметр

    Значение

    Наружный диаметр защитной оболочки, d, мм

    1,5

    2,0

    3,0

    4,5

    Количество термоэлектродов

    2

    2

    2

    4

    2

    4

    Диаметр термоэлектродов C, мм

    0,25

    0,33

    0,48

    0,46

    0,74

    0,69

    Толщина защитной оболочки, S, мм

    0,18

    0,23

    0,33

    0,33

    0,51

    0,51

    б
