ДТПХхх5 термопары на основе КТМС с коммутационной головкой EXIA
Технические характеристики
Модификации

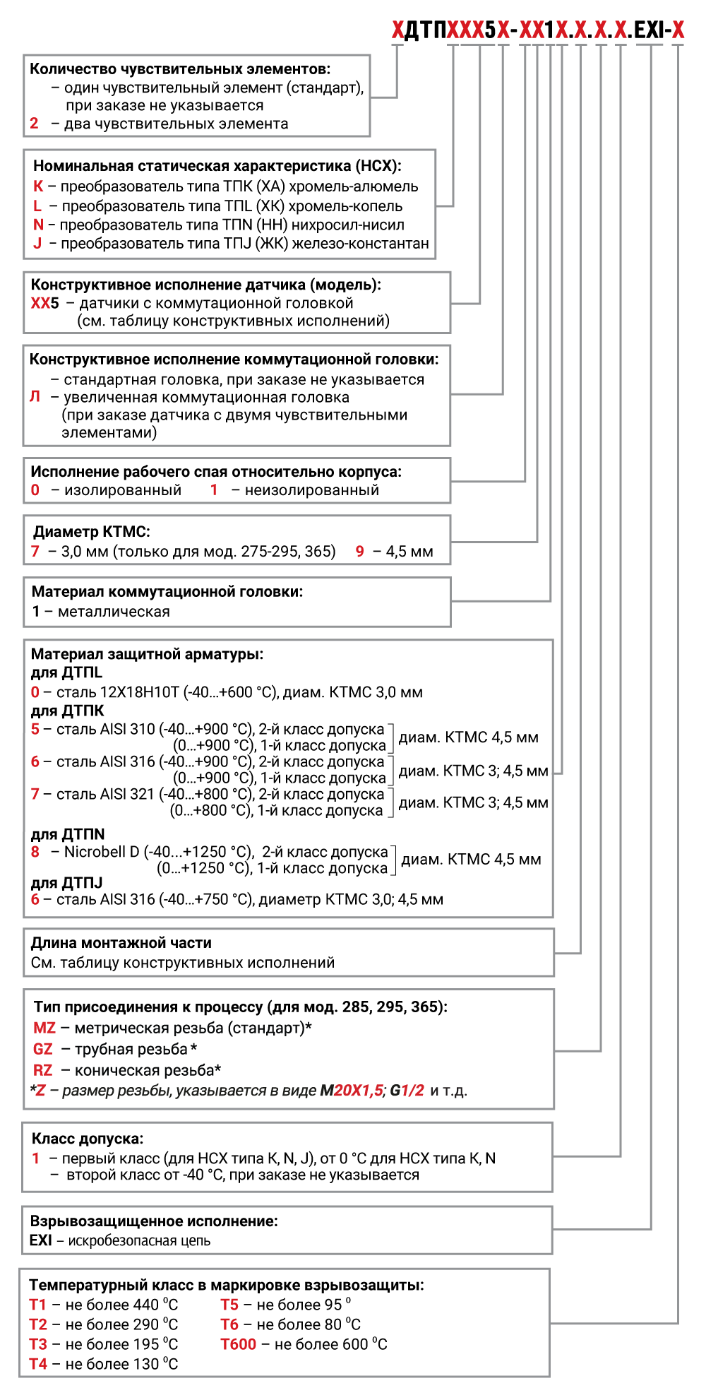

Обозначение при заказе для мод. 275-295, 365
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru
ХДТПХХХ-ХХХХ.Х.Х.EXI-Х
Индивидуальный заказ
Количество чувствительных элементов
один чувствительный элемент (стандарт), при заказе не указывается
2
два чувствительных элемента
Номинальная статическая характеристика (НСХ)
L
преобразователь типа ТПL (ХК) хромель-копель
К
преобразователь типа ТПK (ХА) хромель-алюмель
N
преобразователь типа ТПN (НН) нихросил-нисил
J
преобразователь типа ТПJ (ЖК) железо-константан
Конструктивное исполнение датчика
275
285
295
365
Конструктивное исполнение коммутационной головки
стандартная головка, при заказе не указывается
Л
увеличенная коммутационная головка (при заказе с двумя чувствительными элементами)
Исполнение рабочего спая относительно корпуса
0
изолированный
1
неизолированный
Диаметр КТМС
7
3,0 мм (только для мод. НСХ типа L)
9
4,5 мм
Материал коммутационной головки
0
пластмассовая
1
металлическая
Материал защитной арматуры
0
для ДТПL - сталь 12Х18Н10Т
5
для ДТПK - сталь AISI 310
6
для ДТПK, ДТПJ - сталь AISI 316
7
для ДТПK - сталь AISI 321
8
для ДТПN - сталь Nicrobell D
Длина монтажной части L, мм
60
80
100
120
160
180
200
250
320
350
370
400
500
630
650
700
800
970
1000
1200
1250
1500
1570
1600
1700
1890
1900
1980
2000
2130
2400
2800
3000
3400
3500
3660
3720
3800
4000
4500
5500
6000
6400
6970
7100
7150
7250
7300
8400
10000
11000
11500
12200
15000
Класс допуска
1
первый класс (для НСХ типа K, N, J), от 0 °С для НСХ типа K и N
второй класс от -40 °С, при заказе не указывается
Температурный класс в маркировке взрывозащиты
Т1
не более 425 °С
Т2
не более 275 °С
Т3
не более 195 °С
Т4
не более 130 °С
Т5
не более 95 °С
Т6
не более 80 °С

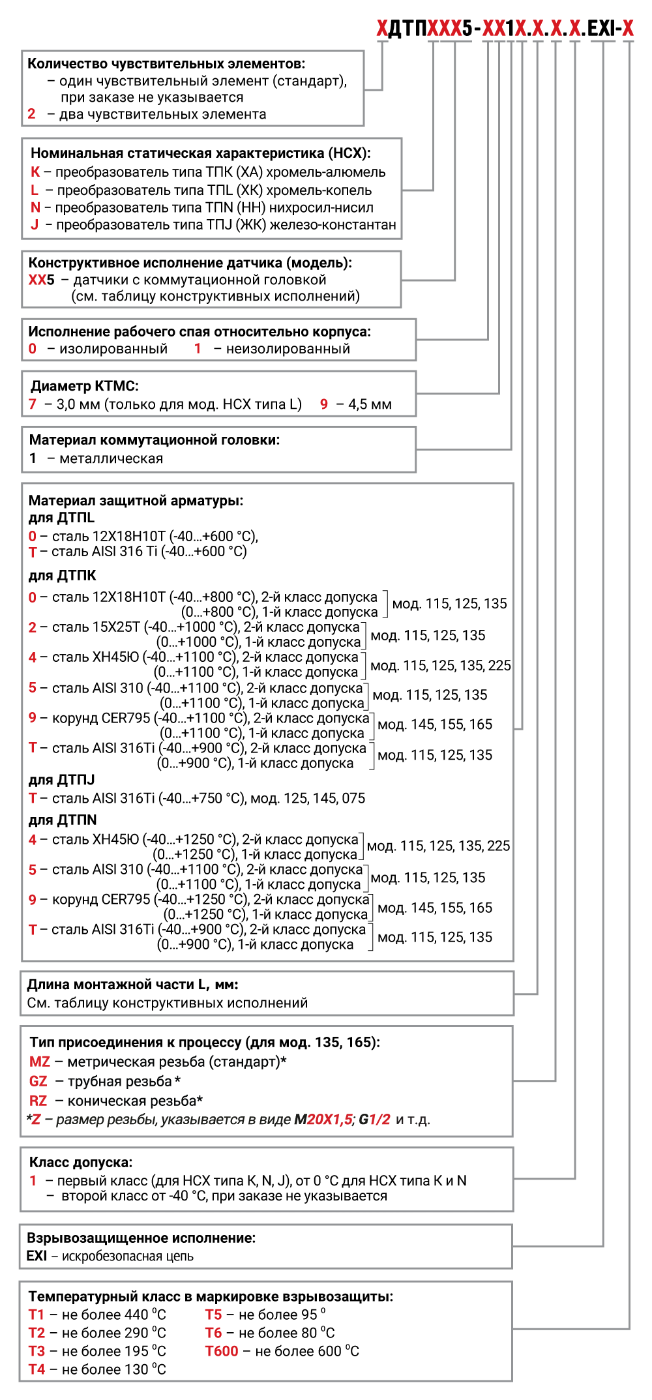

Обозначение при заказе для мод. 115-165, 225
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru
ХДТПХХ-ХХ1Х.Х.Х.EXI-Х
Индивидуальный заказ
Количество чувствительных элементов
один чувствительный элемент (стандарт), при заказе не указывается
2
два чувствительных элемента
Номинальная статическая характеристика (НСХ)
L
преобразователь типа ТПL (ХК) хромель-копель
К
преобразователь типа ТПK (ХА) хромель-алюмель
N
преобразователь типа ТПN (НН) нихросил-нисил
J
преобразователь типа ТПJ (ЖК) железо-константан
Конструктивное исполнение датчика
115
125
135
145
155
165
225
Исполнение рабочего спая относительно корпуса
0
изолированный
1
неизолированный
Диаметр КТМС
7
3,0 мм (только для НСХ типа L)
9
4,5 мм
Материал защитной арматуры
0
для ДТПL, ДТПK - сталь 12Х18Н10Т
2
для ДТПK - сталь 15X25T
4
для ДТПK, ДТПN - сталь ХН45Ю
5
для ДТПK, ДТПN- сталь AISI 310
9
для ДТПK, ДТПN - корунд CER795
Т
для ДТПL, ДТПK, ДТПJ, ДТПN- сталь AISI 316Ti
Длина монтажной части L, мм
200
250
300
320
400
500
630
700
800
1000
1250
1500
2000
Класс допуска
1
первый класс (для НСХ типа K, N, J), от 0 °С для НСХ типа K и N
второй класс от -40 °С, при заказе не указывается
Температурный класс в маркировке взрывозащиты
Т1
не более 425 °С
Т2
не более 275 °С
Т3
не более 195 °С
Т4
не более 130 °С
Т5
не более 95 °С
Т6
не более 80 °С
Пример обозначения при заказе: ДТПN285-0918.1000.1.ЕХI-Т1
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: -0…+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1000 мм, с металлической коммутационной головкой, модель 285, во взрывозащищенном исполнении, температурный класс Т1 (температура поверхности датчика до 425 °С).
Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru
ХДТПХ115-ХХХХ.Х.Х.EXI-Х
Индивидуальный заказ
Количество чувствительных элементов
один чувствительный элемент (стандарт), при заказе не указывается
2
два чувствительных элемента
Номинальная статическая характеристика (НСХ)
L
преобразователь типа ТПL (ХК) хромель-копель
К
преобразователь типа ТПK (ХА) хромель-алюмель
N
преобразователь типа ТПN (НН) нихросил-нисил
Исполнение рабочего спая относительно корпуса
0
изолированный
1
неизолированный
Диаметр КТМС
7
3,0 мм
9
4,5 мм
Материал коммутационной головки
0
пластмассовая
1
металлическая
Материал защитной арматуры
0
для ДТПL, ДТПK - сталь 12Х18Н10Т
2
для ДТПK - сталь 15X25T
4
для ДТПK, ДТПN - сталь ХН45Ю
5
для ДТПK - сталь AISI 310
6
для ДТПK, ДТПJ - сталь AISI 316
7
для ДТПK - сталь AISI 321
8
для ДТПN - сталь Nicrobell D
9
для ДТПK, ДТПJ - корунд CER795
Длина монтажной части L, мм
Класс допуска
1
первый класс (для НСХ типа K, N, J), от 0 °С для НСХ типа K и N
второй класс, от -40 °С, при заказе не указывается
Температурный класс в маркировке взрывозащиты
Т1
не более 425 °С
Т2
не более 275 °С
Т3
не более 195 °С
Т4
не более 130 °С
Т5
не более 95 °С
Т6
не более 80 °С
