  • ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD

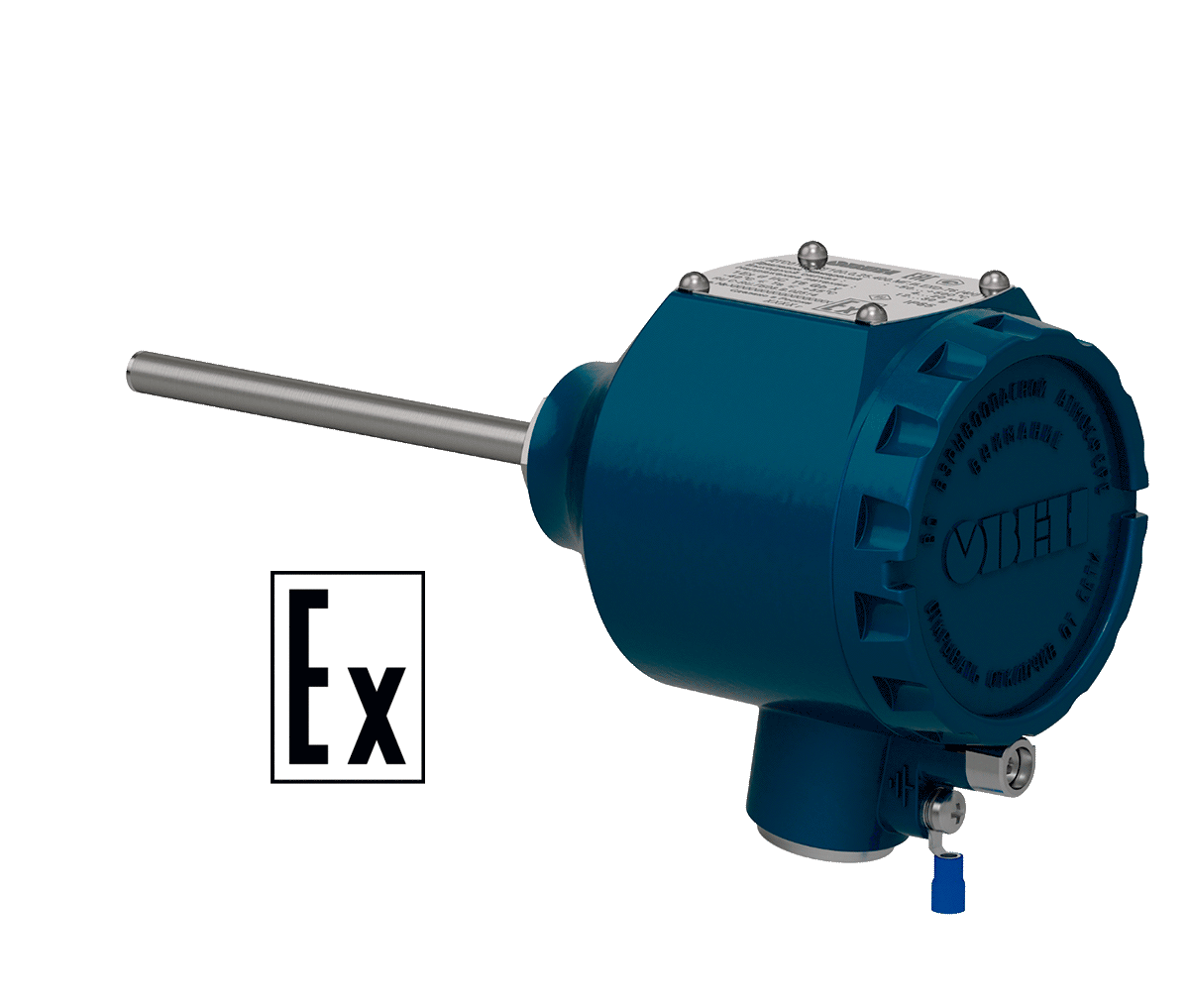

    ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD
    Задать вопрос специалисту

    Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

    Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).

    Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

    • Тип выхода: аналоговый, многопредельный
    • Диапазон измеряемых температур: –40…+1250 °С
    • НСХ: К (ХА), N (НН), J (ЖК)
    • Выходной сигнал: 4…20 мА, HART
    • Класс точности: 1,0 %
    • Межповерочный интервал — 2 года

    Конструктивные исполнения

    Конструктивное исполнение

    Модель

    Параметры

    Материал защитной арматуры

    (диапазон температур)

    Длина монтажной части

    L*, мм

    ДТПХ015.И термопары с выходным сигналом 4…20 мА EXD

    015

    D = 8 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C)

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000, 1250,

    1600, 2000

    025

    D = 10 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C),

    сталь 10Х23Н18
    (-40…+800 °C)

    ДТПХ035.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    035

    D = 8 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C)

    045

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C),

    сталь 10Х23Н18
    (-40…+900 °C)

    ДТПХ055.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    055

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C)

    80, 100, 120,

    160, 180, 200,

    250, 320, 400,

    500, 630, 800,

    1000, 1250,

    1600, 2000

    ДТПХ065.И термопары с выходным сигналом 4…20 мА EXD

    065

    D = 8 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C)

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000, 1250,

    1600, 2000



















    075

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C),

    сталь 10Х23Н18
    (-40…+900 °C)

    085

    D = 10 мм,

    M = 27×2 мм**,

    S = 32 мм

    ДТПХ095.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    095

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    ДТПК: сталь 12Х18Н10Т

    (-40…+800 °C)









    ДТПХ105.И термопары с выходным сигналом 4…20 мА EXD

    105

    D = 8 мм,

    M = 20×1,5 мм**,

    S = 27 мм

    ДТПХ185.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    185

    D = 10 мм,

    M = 22×1,5 мм**,

    S = 27 мм

    195

    D = 10 мм,

    M = 22×2 мм**,

    S = 27 мм

    ДТПХ205.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    205

    D = 10 мм,

    M = 22×1,5 мм**,

    S = 27 мм

    R = 9,5 мм

    215

    D = 10 мм,

    M = 22×2 мм**,

    S = 32 мм

    R = 12 мм

    ДТПХ265.И термопары с выходным сигналом 4…20 мА EXD

    265

    D = 6 мм,

    M = 22×1,5 мм**,

    S = 27 мм

    ДТПХ275.И термопары с выходным сигналом 4…20 мА EXD

    275

    D = 3 мм

    D = 4,5 мм

    ДТПK

    сталь AISI 321 (-40…+800 °С),

    диаметр КТМС 3 мм



    ДТПK

    AISI 316 (-40…+900 °С),

    диаметр КТМС 4,5 мм



    ДТПK

    AISI 310 (-40…+900 °С),

    диаметр КТМС 4,5 мм



    ДТПN

    сталь Nicrobell D (-40…+1250 °С),

    диаметр КТМС 4,5 мм



    ДТПJ

    сталь AISI 316 (-40…+750 °С),

    диаметр КТМС 3 мм;

    диаметр КТМС 4,5 мм

    100...20000,

    кратно 100









    ДТПХ285.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    285

    D = 3 мм

    D = 4,5 мм

    M = 20×1,5 мм

    S = 22 мм

    ДТПХ295.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    295

    D = 3 мм

    D = 4,5 мм

    M = 20×1,5 мм

    S = 22 мм

    ДТПХ365.И термопары с выходным сигналом 4…20 мА EXD

    Подвижный штуцер

    365

    D = 3 мм

    D = 4,5 мм

    M = 20×1,5 мм

    S = 27 мм

    * – Длина монтажной части L выбирается при заказе.
    ** – По спец. заказу возможно изготовление датчика с трубной резьбой.

    Обозначение при заказе

    Обозначение при заказе ДТПXхх5.И EXD

    Пример обозначения при заказе: ОВЕН ДТПК045Д-0110.120.1,0.И.EXD-T6[10]

    Это обозначает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12х18Н10Т с диапазоном измерения и преобразования температур: -40...+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, во взрывозащищенном исполнении (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6.

    Взрывозащищенность датчика

    Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

    Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

    Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

    Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

    Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

    В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.
