  • ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXIA

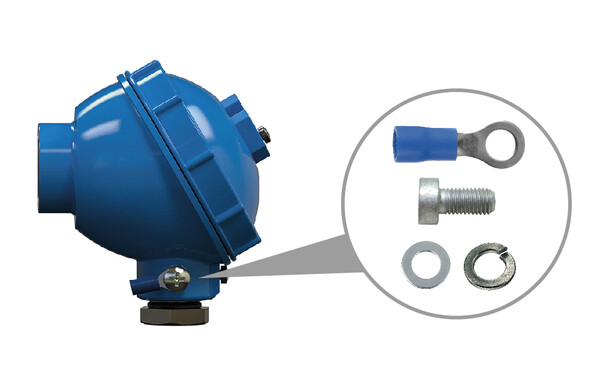

    ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXIA
    Задать вопрос специалисту

    Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

    Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

    Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

    • Тип выхода: аналоговый, многопредельный
    • Диапазон измеряемых температур: –40…+1250 °С
    • НСХ: К (ХА), N (НН), J (ЖК)
    • Выходной сигнал: 4…20 мА, HART
    • Класс точности: 1,0 %
    • Межповерочный интервал — 2 года

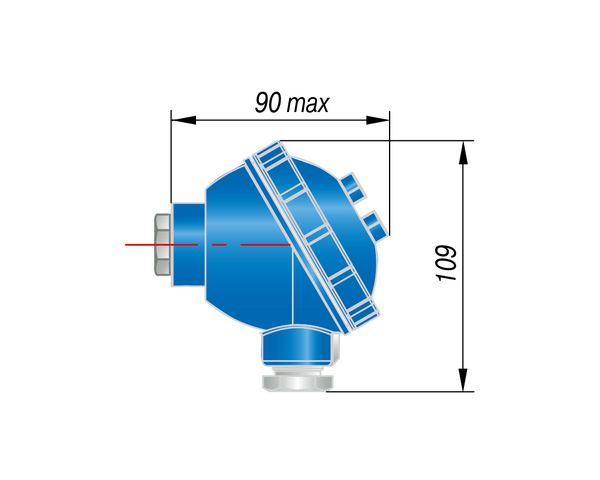

    Конструктивные исполнения

    Конструктивное исполнение

    Модель

    Параметры

    Материал защитной арматуры

    (диапазон температур)

    Длина монтажной части

    L*, мм

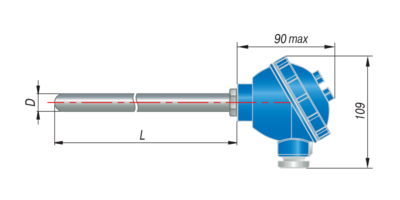

    Конструктивное исполнение ДТПХ015.И.EXI

    015

    D = 8 мм

    сталь 12Х18Н10Т

    (-40 …+800 °C)

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000, 1250,

    1600, 2000

    025

    D = 10 мм

    сталь 12Х18Н10Т

    (-40 … +800 °C),

    сталь 10Х23Н18
    (-40 …+900 °C)

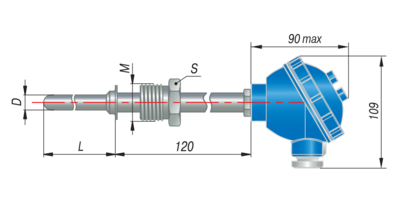

     Конструктивное исполнение ДТПХ035.И.EXI

    Подвижный штуцер

    035

    D = 8 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    сталь 12Х18Н10Т

    (-40 …+800 °C)

    045

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    сталь 12Х18Н10Т

    (-40 …+800 °C),

    сталь 10Х23Н18
    (-40 …+900 °C)

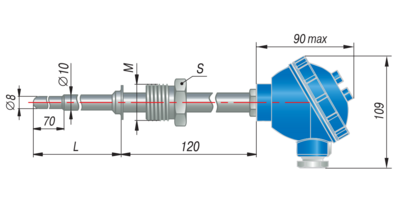

     Конструктивное исполнение ДТПХ055.И.EXI

    Подвижный штуцер

    055

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    сталь 12Х18Н10Т

    (-40 …+800 °C)

    80, 100, 120,

    160, 180, 200,

    250, 320, 400,

    500, 630, 800,

    1000, 1250,

    1600, 2000

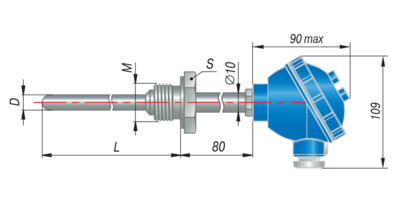

     Конструктивное исполнение ДТПХ065.И.EXI

    065

    D = 8 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    сталь 12Х18Н10Т

    (-40 …+800 °C)

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000, 1250,

    1600, 2000

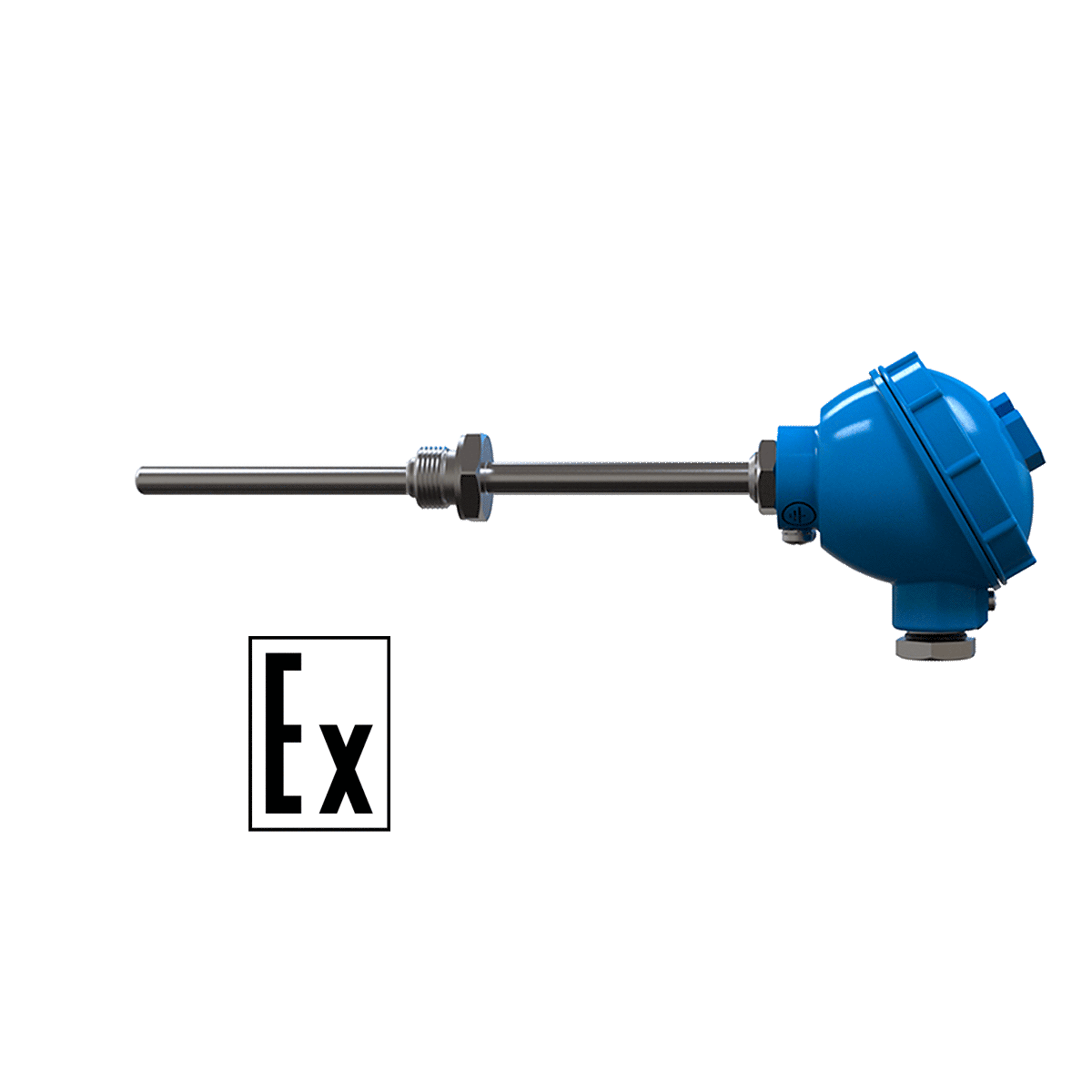

    075

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    сталь 12Х18Н10Т

    (-40 … +800 °C),

    сталь 10Х23Н18
    (-40 …+900 °C)

    085

    D = 10 мм,

    M = 27×2 мм**,

    S = 32 мм

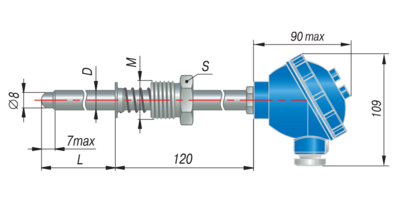

     Конструктивное исполнение ДТПХ095.И.EXI

    Подвижный штуцер

    095

    D = 10 мм,

    M = 20×1,5 мм**,

    S = 22 мм

    сталь 12Х18Н10Т

    (-40 …+800 °C)

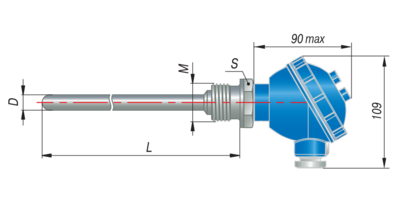

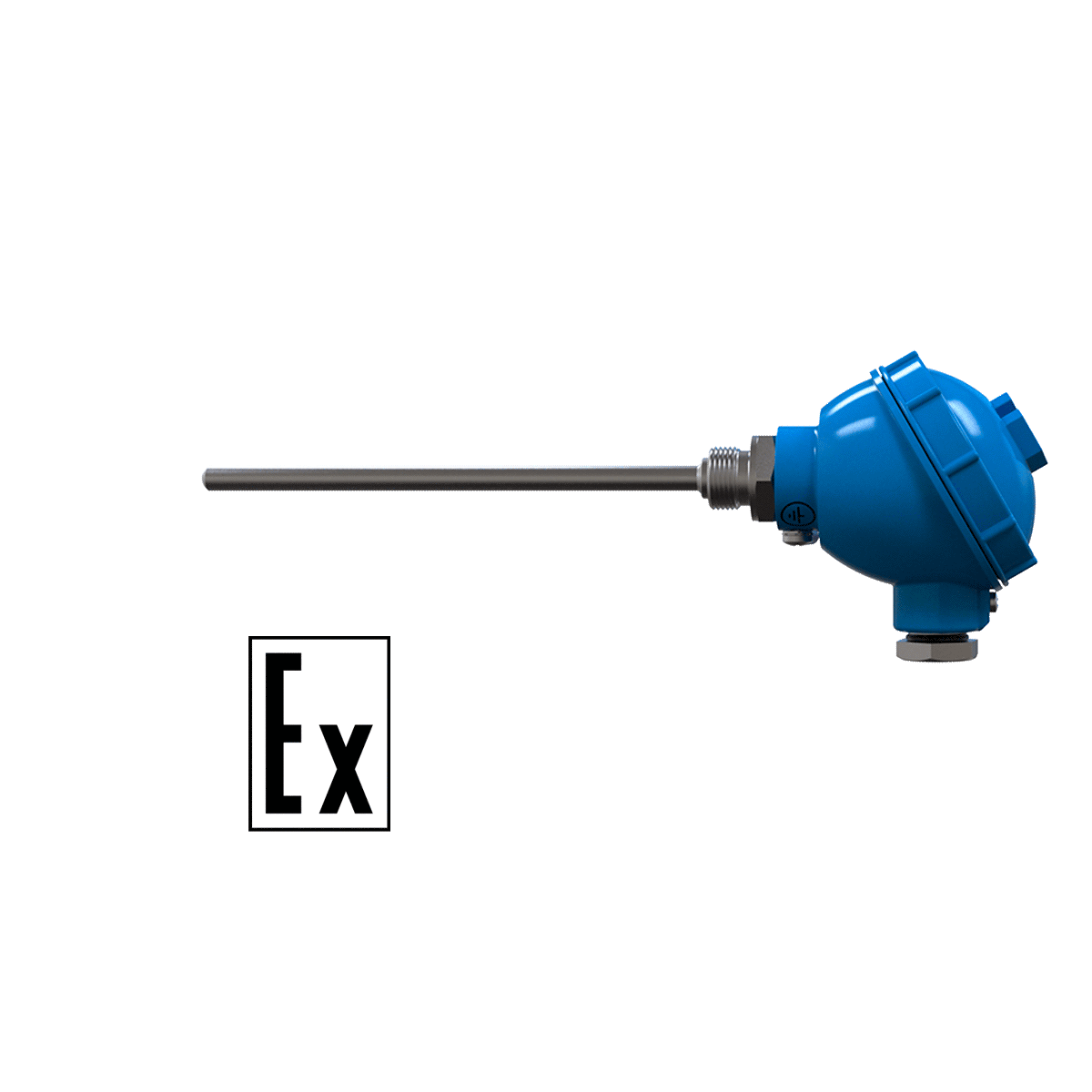

     Конструктивное исполнение ДТПХ105.И.EXI

    105

    D = 8 мм,

    M = 20×1,5 мм**,

    S = 27 мм

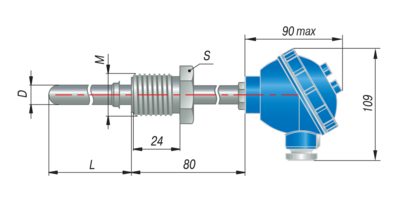

     Конструктивное исполнение ДТПХ185.И.EXI

    Подвижный штуцер

    185

    D = 10 мм,

    M = 22×1,5 мм**,

    S = 27 мм

    сталь 12Х18Н10Т

    (-40 … +800 °C)

    80, 100, 120,

    160, 180, 200,

    250, 320, 400

    195

    D = 10 мм,

    M = 22×2 мм**,

    S = 27 мм

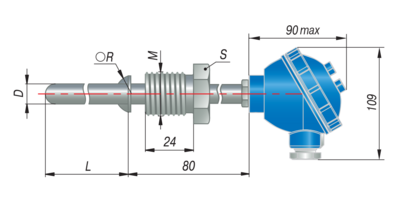

     Конструктивное исполнение ДТПХ205.И.EXI

    Подвижный штуцер

    205

    D = 10 мм,

    M = 22×1,5 мм**,

    S = 27 мм

    R = 9,5 мм

    сталь 12Х18Н10Т

    (-40 … +800 °C)

    80, 100, 120,

    160, 180, 200,

    250, 320, 400

    215

    D = 10 мм,

    M = 22×2 мм**,

    S = 32 мм

    R = 12 мм

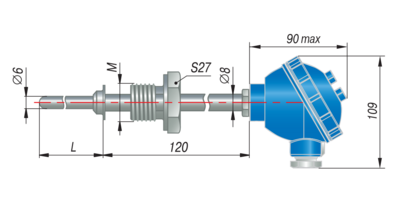

     Конструктивное исполнение ДТПХ265.И.EXI

    Подвижный штуцер

    265

    D = 6 мм,

    M = 22×1,5 мм**,

    S = 27 мм

    80, 100, 120,

    160, 180, 200,

    250, 320, 400,

    500, 630, 800,

    1000

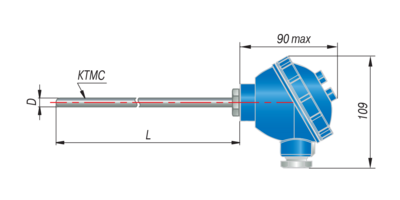

     Конструктивное исполнение ДТПХ275.И.EXI

    275

    D = 3 мм

    D = 4,5 мм

    ДТПK

    сталь AISI 321 (-40…+800 °С),

    диаметр КТМС 3 мм



    ДТПK

    AISI 316 (-40…+900 °С),

    диаметр КТМС 4,5 мм



    ДТПK

    AISI 310 (-40…+900 °С),

    диаметр КТМС 4,5 мм



    ДТПN

    сталь Nicrobell D (-40…+1250 °С),

    диаметр КТМС 4,5 мм



    ДТПJ

    сталь AISI 316 (-40…+750 °С),

    диаметр КТМС 3 мм;

    диаметр КТМС 4,5 мм

    100...20000,

    кратно 100

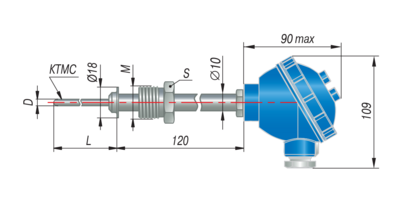

     Конструктивное исполнение ДТПХ285.И.EXI

    Подвижный штуцер

    285

    D = 3 мм

    D = 4,5 мм

    M = 20×1,5 мм

    S = 22 мм

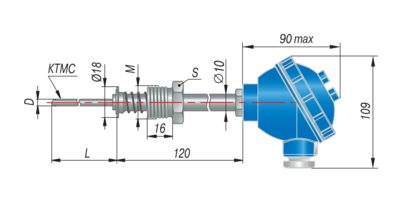

     Конструктивное исполнение ДТПХ295.И.EXI

    Подвижный штуцер

    295

    D = 3 мм

    D = 4,5 мм

    M = 20×1,5 мм

    S = 22 мм

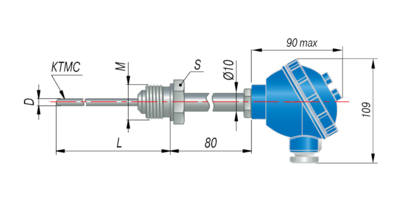

     Конструктивное исполнение ДТПХ365.И.EXI

    365

    D = 3 мм

    D = 4,5 мм

    M = 20×1,5 мм

    S = 27 мм

    * – Длина монтажной части L выбирается при заказе.
    ** – По спец. заказу возможно изготовление датчика с трубной резьбой.

    Взрывозащищенность датчика

    Обеспечение взрывозащищенности датчика достигается за счет:

    • выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
    • ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
    • ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).

    Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.

    В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 С.
