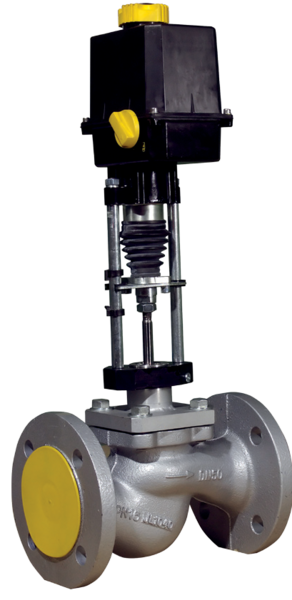

    Клапаны проходные односедельные запорно-регулирующие КПСР
    Задать вопрос специалисту
    от 5 180
    Выбрать и заказать

    Клапаны проходные односедельные запорно-регулирующие КПСР, предназначены для применения в системах автомтического регулирования и управления технологическими процессамми путем изменения расхода рабочих сред (кроме вакуума), транспортируемых по трубопроводам различного назначения.

    Серия 100 предназначена для установки в системах тепловодоснабжения на холодную и горячую воду или 30% водный раствор этиленгликоля с температурой до 150°С и давлением до 1,6МПа.

    Серия 200 применяется для водяного и насыщенного пара температурой до 220°С и условным давлением 1,6; 2,5; 4,0 МПа.

    Принцип действия

    Направление подачи рабочей среды одностороннее – по стрелке- указателю на корпусе. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочий среды. Это усилие существенно уменьшается благодаря разгрузке плунжера.

    В зависимости от значения условного прохода DN предусмотрены два базовых исполнения клапанов:

    1. DN 15…50 – исполнение со штоком не разгруженным по давлению среды (Рис. 1);
    2. DN 65…200 – исполнение с разгруженным штоком(Рис. 2)– используется для увеличения допустимого перепада давления на клапане. При такой конструкции в крышке клапана размещается дополнительная втулка, в которой перемещается поршень, связанный со штоком плунжера. Втулка с поршнем образует камеру разгрузки, которая за счет отверстий в плунжере связана с входной полостью клапана. Коэффициент разгрузки близок к единице.
    DN 15…50 – исполнение со штоком не разгруженным по давлению среды
    DN 65…200 – исполнение с разгруженным штоком

    Технические характеристики

    Схемы подключения клапанов регулирующих КПСР серии 100
