    МВУ8 модуль вывода управляющий
    Задать вопрос специалисту

    Технические характеристики

    Функциональная схема прибора

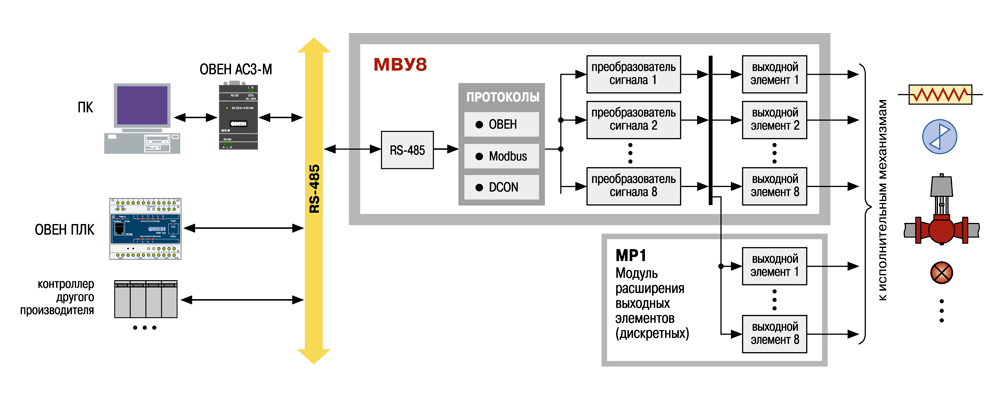

    Функциональная схема МВУ8

    Интерфейс RS-485

    В МВУ8 установлен модуль интерфейса RS-485, позволяющий:

    • конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
    • получать из сети сигналы состояния дискретных выходов и скважность ШИМ (при непосредственном управлении выходами МВУ8 и МР1), текущие значения выходной мощности регуляторов и измеренных величин, а также любых программируемых параметров;
    • регистрировать состояние выходных элементов прибора.

    МВУ8 может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК и др.

    Подключение МВУ8 к ПК производится через адаптер ОВЕН АС3-М или АС4.

    Поддержка протоколов ОВЕН, Modbus, DCON

    Для сетевого обмена с МВУ8 пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МВУ8 осуществляется по протоколу ОВЕН.

    Поддержка распространенных протоколов Modbus и DCON позволяет МВУ8 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

    Интеграция в АСУ ТП

    При интеграции МВУ8 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

    Компания ОВЕН бесплатно предоставляет для МВУ8:

    • драйвер для Trace Mode;
    • сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей -технологию;
    • библиотеки DLL для быстрого написания драйверов.

    Непосредственное управление исполнительными механизмами (ИМ) от SCADA-системы или программируемого контроллера

    В МВУ8 предусмотрена возможность непосредственно управлять выходными элементами (ВЭ) и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МВУ8 легко используется любой SCADA-системой или программируемым контроллером (например, ОВЕН ПЛК) в качестве модуля выходов.

    Возможно прямое управление выходными элементами как самого МВУ8, так и подключенного к нему модуля расширения МР1.

    Прямое управление ВЭ позволяет:

    • включать/выключать дискретный ВЭ (реле, оптотранзистор, оптосимистор);
    • задать выходной ток/напряжение для аналогового ВЭ (ЦАП);
    • задать скважность и период ШИМ для дискретного ВЭ.

    При этом ШИМ генерируется прибором с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485.

    Пример непосредственного управления исполнительным механизмом по сигналу SCADA-системы
    Пример непосредственного управления исполнительным механизмом по сигналу контроллера ОВЕН ПЛК

    Интеллектуальное управление различными исполнительными механизмами (ИМ)

    (возможно только при использовании протокола ОВЕН)

    МВУ8 – интеллектуальный модуль вывода, который по сигналу от регулятора из сети RS-485 позволяет управлять различными исполнительными механизмами:

    • 2-х позиционным ИМ (ТЭНом, клапаном, электродвигателем). Для управления генерируется ШИМ-сигнал с высокой точностью или сигнал ON/OFF;
    • 3-х позиционным ИМ (задвижкой, жалюзи) с датчиком положения. Датчик положения подключают к свободному входу любого из устройств, работающих совместно с МВУ8 в одной сети, и значения, измеряемые датчиком, передаются в прибор;
    • 3-х позиционным ИМ (задвижкой, жалюзи) без датчика положения. В этом случае необходимо задать время работы ИМ и его начальное положение, и прибор самостоятельно будет вычислять текущее положение в любой момент времени;
    • ИМ с аналоговым управлением. Для управления прибор генерирует сигнал тока 4...20 мА или напряжения 0...10 В;
    • сложной системой ИМ, например системой из двух ТЭНов, «нагреватель – холодильник» или комбинированной (см. пример).

    МВУ8 может также контролировать диапазон нахождения величины, измеренной другими приборами в сети RS-485 (например, модулем ОВЕН МВА8). Это позволяет использовать МВУ8 в системах сигнализации, в том числе дискретной.

    В случае аварии системы управления прибор переводит подключенные ИМ в безопасный режим, заданный заранее.

    Пример интеллектуального управления комбинированной системой исполнительных механизмов:

    Пример непосредственного управления исполнительным механизмом по сигналу контроллера ОВЕН ПЛК

    Выходные элементы МВУ8

    В приборе по желанию заказчика могут быть установлены в различных комбинацях следующие выходные элементы:

    • э/м реле 4 А 220 В;
    • транзисторные оптопары структуры n–p–n-типа 400 мА 60 В;
    • симисторные оптопары 50 мА 250 В;
    • ЦАП «параметр–ток 4...20 мА»;
    • ЦАП «параметр–напряжение 0...10 В»;
    • для управления твердотельным реле 4...6 В 50 мА.

    Модуль ОВЕН МР1 – расширение выходных элементов МВУ8

    Количество выходных элементов МВУ8 может быть расширено до 16 путем подключения восьмиканального модуля дискретных выходных элементов ОВЕН МР1. Модуль МР1 подключается к МВУ8 напрямую, управляется от МВУ8 и не требует никакого самостоятельного конфигурирования и настройки.
