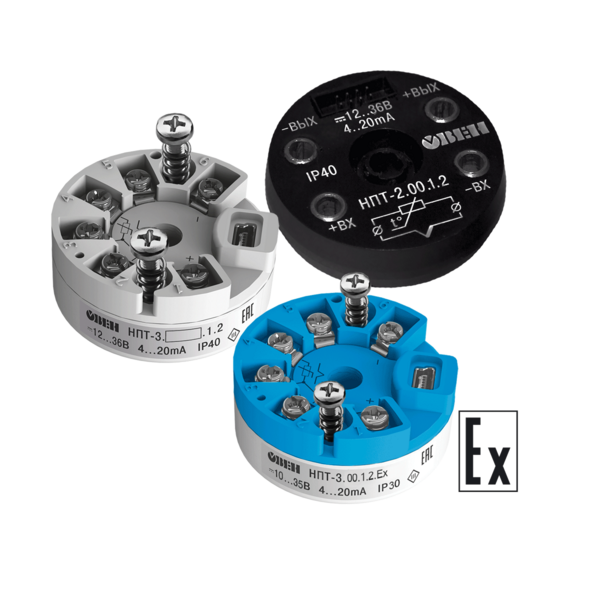

  • НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар

    НПТ-1К – унифицированный нормирующий преобразователь сигналов термометров сопротивления и термопар в сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
    Температура окружающего воздуха до -40 °С
    Интерфейс USB Device
    Класс точности 0,25/0,5
    Сертификат средств измерений Россия
    Задать вопрос специалисту
    от 5 064,00
    Выбрать и заказать

    Экономия от использования НПТ

    Схема подключения и функциональная схема

    Технические характеристики



    НПТ-1К

    НПТ-2

    НПТ-3

    НПТ-3.Ех

    Для монтажа на DIN рейку

    Для монтажа в головку датчика отечественной конструкции

    Для монтажа в головку датчика европейской конструкции (type B)

    Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне

    Характеристики питания прибора

    Номинальное значение напряжения питания постоянного тока, В

    24

    Диапазон допустимых напряжений питания постоянного тока, В

    10…36

    12…36

    10…35

    Гальваническая развязка питания от входов/выходов

    2500 В

    Нет

    Нет

    500 В

    Тип подключения питания

    Отдельными проводами

    От цепи выходного сигнала 4…20 мА

    Характеристики датчиков и входных сигналов

    Тип датчика

    ТС, ТП (см. табл. «Характеристики датчиков»)

    Схема подключения ТС

    2, 3, 4-w

    2-w

    2, 3, 4-w

    Гальваническая развязка домена «входы» от домена «выходы»

    2500 В

    Нет

    Нет

    500 В

    Характеристики выходных сигналов

    Номинальный диапазон выходного сигнала преобразователя

    4…20, 0…20, 0…5 мА

    0…10, 2…10, 0…5 В

    4…20 мА

    Выходной сигнал при аварии на входе (обрыв или КЗ датчика)

    4…20 – 21…23 мА

    0…20 – 21…23 мА

    0…5 – 5…6 мА

    0…10 – 10…11 В

    2…10 – 10…11 мА

    0…5 В

    20…24 мА

    21…22,5 мА

    Функция преобразования входных сигналов

    Линейная

    Допустимое сопротивление нагрузки, Ом

    для мА не более 480

    для В не менее 1000

    Не более 1250

    Не более 1100

    Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более

    15 мин

    30 мин

    Время установления выходного сигнала после изменения входного сигнала, не более

    2 сек

    1 сек

    1 сек

    2 сек

    Питание выходного сигнала

    От встроенного источника

    От внешнего источника

    Метрологические характеристики

    Основная приведенная погрешность преобразования, не более:

    – при работе с ТС

    0,25 %

    – при работе с ТП 0,5 %
    Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более

    – при работе с ТС

    0,125 %

    – при работе с ТП 0,25 %

    Характеристики конструкции

    Габаритные размеры

    (6,1×113×115) ±1 мм

    (Ø45×13)±1 мм

    (Ø44×18)±1 мм

    Степень защиты корпуса

    IP20

    IP40

    IP30

    Степень защиты клемм

    IP20

    IP00

    IP00

    Масса в упаковке, не более

    200 г

    100 г

    Условия эксплуатации

    Диапазон рабочих температур

    -40…+70 °С

    -40…+85 °С

    -40…+85 °C – для температурного класса T4

    -40…+75 °C – для температурного класса T5

    -40…+60 °C – для температурного класса T6

    Относительная влажность воздуха, не более

    95 %

    Атмосферное давление

    84…106,7 кПа

    Устойчивость к механическим воздействиям

    Группа N2 по ГОСТ Р 52931

    Устойчивость к электромагнитным воздействиям

    Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014

    Уровень излучения радиопомех (помехоэмиссии)

    По ГОСТ 30804.6.3-2013

    Параметры взрывозащиты

    Маркировка

    0 Ex ia IIC «T6…Т4» Ga

    Максимальные значения для подключения по цепи датчика

    -

    -

    -

    Uo=6 В

    Io=34 мА

    Po=51 Вт

    Сo=3,2 мкФ

    Lo=28 мкГн

    Максимальные значения для подключения по цепи выходного сигнала

    -

    -

    -

    Ui=35 В

    Ii=100 мА

    Pi=800 Вт

    Сi=0,011 мкФ

    Li=0,15 мГн

    Характеристики датчиков

    Варианты установки НПТ-3 на монтажную панель шкафа
