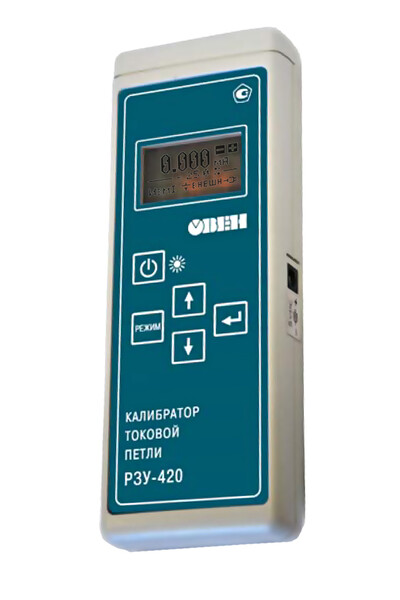

РЗУ-420 переносной задатчик сигнала 4…20 мА

Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420

Экран калибратора токовой петли РЗУ-420

На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:

• индикатор текущего режима работы;
• индикатор состояния питания токового контура;
• индикатор состояния питания прибора;
• индикаторы полярности щупов.

Индикатор текущего режима работы показывает один из режимов:

"" – режим измерения тока;

"" – режим измерения напряжения;

"" – режим генерации тока со ступенчатым изменением задания;

"" – режим генерации тока с плавным изменением задания;

"" – режим генерации тока с функциональным изменением.

Задания калибратора токовой петли РЗУ-420

Экран прибора в режиме измерения напряжения

Экран прибора в режиме генерации тока с плавным изменением задания

Экран прибора в режиме генерации тока с функциональным изменением задания

Настройка параметров РЗУ-420

Рабочий режим калибратора токовой петли РЗУ-420

В рабочей области экрана отображаются:

• заданное значение тока в мА;
• реальное измеренное значение тока в контуре в мА;
• проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
• индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
• индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.
