  • ТРМ232М контроллер для отопления и ГВС с управлением насосами

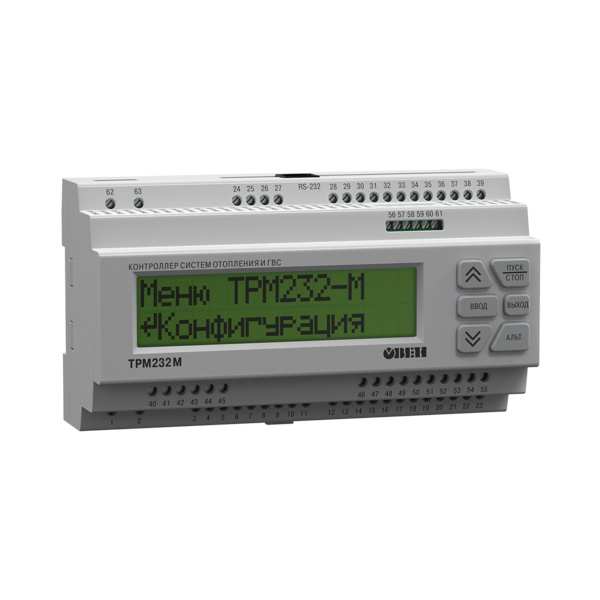

    ТРМ232М контроллер для отопления и ГВС с управлением насосами
    Задать вопрос специалисту
    13 570
    Выбрать и заказать

    Типовые схемы ИТП

    Схема №1: один контур – Отопление

    Обозначение на схеме

    Назначение

    Тип сигнала

    Тн

    Измерение температуры наружного воздуха

    AI

    Тпр

    Измерение температуры подачи теплоносителя из теплосети

    AI

    Тк1

    Измерение температуры в контуре отопления

    AI

    Тобр

    Измерение температуры обратной воды

    AI

    Рподп

    Измерение давления в контуре отопления

    AI

    ΔР

    Вход датчика аварии насосов контура (С5)

    DI

    М

    Регулирующий клапан с электроприводом

    DO или AO

    НЦ1, НЦ2

    Сигнал управления вкл./выкл. циркуляционного насоса контура

    DO

    НП1

    Сигнал управления вкл./выкл. насоса подпитки контура

    DO

    С6

    Отключение сигнализации

    DI

    С7

    Перевод в ночной режим

    DI

    С8

    Выключатель перехода в летний режим

    DI

    Схема №2: один контур – ГВС

    Обозначение на схеме

    Назначение

    Тип сигнала

    Тк1

    Измерение температуры в контуре горячего водоснабжения

    AI

    Тобр*

    Измерение температуры обратной воды

    AI

    Тн*

    Измерение температуры наружного воздуха

    AI

    ΔР

    Вход датчика аварии насосов контура (С5)

    DI

    М

    Регулирующий клапан с электроприводом

    DO или AO

    НЦ1, НЦ2

    Сигнал управления вкл./выкл. циркуляционного насоса контура

    DO

    С6

    Отключение сигнализации

    DI

    С7

    Перевод в ночной режим

    DI

    * Датчики Тобр иТн подключают, если необходима функция контроля температуры обратной воды (по умолчанию в контуре ГВС функция отключена).

    Схема №3: два независимых контура – ГВС + Отопление, без циркуляционных насосов

    Обозначение на схеме

    Назначение

    Тип сигнала

    Тн

    Измерение температуры наружного воздуха

    AI

    Тпр

    Измерение температуры подачи теплоносителя из теплосети

    AI

    Тк1, Тк2

    Измерение температуры в контурах

    AI

    Тобр1, Тобр2

    Измерение температуры обратной воды

    AI

    Рподп

    Измерение давления в контуре отопления

    AI

    ΔР

    Вход датчиков аварии насосов контура (С5)

    DI

    С1

    Сигнал датчика давления прямой воды

    DI

    С6

    Отключение сигнализации

    DI

    С7

    Перевод в ночной режим

    DI

    С8

    Выключатель перехода в летний режим

    DI

    М1, М2

    Регулирующие клапаны с электроприводом

    DO или AO

    НЦ1, НЦ2

    Сигнал управления вкл./выкл. циркуляционного насоса контура

    DO

    Схема №4: два независимых контура – Отопление

    Обозначение на схеме

    Назначение

    Тип сигнала

    Тн

    Измерение температуры наружного воздуха

    AI

    Тпр

    Измерение температуры подачи теплоносителя из теплосети

    AI

    Тк1, Тк2

    Измерение температуры в контурах отопления

    AI

    Тобр1, Тобр2

    Измерение температуры обратной воды

    AI

    Рподп1, Рподп2

    Измерение давления в контуре отопления

    AI

    ΔР

    Вход датчиков аварии насосов контура (С5)

    DI

    С1

    Сигнал датчика давления прямой воды

    DI

    С6

    Отключение сигнализации

    DI

    С7

    Перевод в ночной режим

    DI

    С8

    Выключатель перехода в летний режим

    DI

    М1, М2

    Регулирующие клапаны с электроприводом

    DO или AO

    НЦ1–НЦ4

    Сигнал управления вкл./выкл. циркуляционного насоса контура

    DO

    НП1–НП4

    Сигнал управления вкл./выкл. насоса подпитки контура

    DO

    Схема №5: два независимых контура – Отопление + ГВС

    Обозначение на схеме

    Назначение

    Тип сигнала

    Тн

    Измерение температуры наружного воздуха

    AI

    Тпр

    Измерение температуры подачи теплоносителя из теплосети

    AI

    Тк1

    Измерение температуры в контуре отопления

    AI

    Тк2

    Измерение температуры в контуре горячего водоснабжения

    AI

    Тобр.1, Тобр.2

    Измерение температуры обратной воды в контурах отопления и ГВС

    AI

    Рподп1

    Измерение давления в контуре отопления (С5)

    AI

    Рподп2

    Измерение давления в контуре горячего водоснабжения

    AI

    С1

    Сигнал датчика давления прямой воды

    DI

    C2...C5

    Сигналы датчиков аварии насосов Р1...Р4:
    отопления, ГВС, подпитки, ХВС

    DI

    С6

    Отключение сигнализации

    DI

    С7

    Перевод в ночной режим

    DI

    С8

    Выключатель перехода в летний режим

    DI

    М1, М2

    Регулирующие клапаны с электроприводом

    DO или AO

    НЦ1, НЦ2

    Сигналы управления вкл./выкл. циркуляционных насосов контура отопления

    DO

    НЦ3, НЦ4

    Сигналы управления вкл./выкл. циркуляционных насосов контура ГВС

    DO

    НЦ5, НЦ6*

    Сигналы управления циркуляционными насосами ХВС

    DO

    НП1, НП2

    Сигналы управления вкл./выкл. насосов подпитки контура отопления

    DO

    * Для работы схемы без насосов ХВС необходимо отключить датчик ΔР4 через меню прибора или установить соответствующую перемычку.
