  • ТРМ251 ПИД-регулятор с пошаговыми программами и RS-485

    ПИД-регулятор ТРМ251 в щитовом корпусе Щ1
    Задать вопрос специалисту
    от 6 844
    Выбрать и заказать

    Технические характеристики

    Функциональная схема прибора

    Функциональная схема прибора ОВЕН ТРМ251

    Измерительный канал с функцией резервирования датчика

    ТРМ251 в обычном режиме осуществляет одноканальное регулирование по показаниям основного датчика, подключенного ко входу 1. В случае отказа основного датчика (обрыв, короткое замыкание и т.п.) прибор автоматически переключается на регулирование по показаниям резервного датчика, подключенного ко входу 2.

    Универсальные входы

    Входы ТРМ251 – универсальные, к ним подключаются все наиболее распространенные типы датчиков:

    • термопреобразователи сопротивления типа ТСМ/ТСП/ТСН;
    • термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А_1,2,3), ТМК(Т);
    • датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ.

    ПИД-регулирование с автонастройкой

    ТРМ251 позволяет управлять объектом с высокой точностью благодаря ПИД-регулированию. В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователя от трудоемкой операции ручной настройки.

    Если в особой точности нет необходимости, прибор может работать в режиме двухпозиционного регулирования.

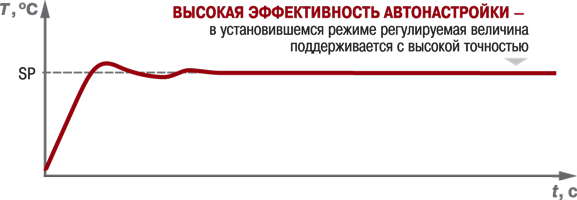

    Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:

    разработан компанией ОВЕН совместно с ведущими российскими учеными  Режим автонастройки ТРМ251

    При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

    Регулирование по программе, заданной технологом

    ТРМ251 управляет технологическим процессом по программе, которая представляет собой последовательность шагов. Шаг включает в себя 2 стадии:

    • нагрев (или охлаждение) до заданной температуры в течение заданного времени роста;
    • поддержание температуры на уровне уставки в течение заданного времени выдержки.

    Пример программы для ТРМ251

    Пример программы для ТРМ251

    ТРМ251 может хранить в памяти 3 программы по 5 шагов в каждой

    Управление исполнительными механизмами

    Для регулирования температуры или другой физической величины прибор управляет исполнительным механизмом, подключенным к выходному элементу 1 (ВЭ1). Тип ВЭ1 в зависимости от подключаемой нагрузки пользователь выбирает при заказе:

    • реле 4 А 220 В;
    • транзисторная оптопара n–p–n_типа 400 мА 60 В;
    • симисторная оптопара 50 мА 250 В;
    • ЦАП «параметр–ток 4...20 мА»;
    • выход 4...6 В 70 мА для управления твердотельным реле.

    Сигнализация о выходе регулируемой величины за заданные пределы

    ТРМ251 контролирует нахождение регулируемой величины в установленных границах. При выходе за границы технологический процесс не прерывается, но выдается предупреждение и срабатывает выходной элемент 2 (э/м реле 2 А 220 В), к которому можно подключить различные сигнальные устройства (лампу, звонок и т.п.).

    Контроль исправности датчиков и контура регулирования

    ТРМ251 контролирует работоспособность:

    • основного и резервного датчиков (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
    • контура регулирования (LBA-авария).

    В случае отказа одного из датчиков включается функция резервирования, при этом выдается предупреждающее сообщение.

    В случае неисправности обоих датчиков или контура регулирования прибор останавливает технологический процесс и сигнализирует об аварии с индикацией ее причины. Возможно подключение внешней сигнализации о неисправности системы, если при заказе в качестве ВЭ3 установлено э/м реле 2 А 220 В (модификация ТРМ251-Х.ХРР).

    Регистрация измеряемой величины

    ТРМ251 может осуществлять преобразование измеряемой величины в сигнал тока 4...20 мА для регистрации на внешнем носителе. Для этого при заказе в качестве ВЭ3 должен быть установлен ЦАП 4...20 мА (модификация ТРМ251-Х.ХРИ).

    Интерфейс RS-485

    В ТРМ251 установлен модуль интерфейса RS-485, позволяющий:

    • дистанционно запускать и останавливать программу технолога;
    • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
    • регистрировать на ПК параметры текущего состояния.

    ТРМ251 может работать в сети только при наличии в ней мастера. Мастером сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, панель оператора ОВЕН ИП320 и др.

    Подключение ТРМ251 к ПК производится через адаптер ОВЕН АС3-М или АС4.

    Поддержка протоколов ОВЕН и Modbus

    Для сетевого обмена с ТРМ251 пользователь может выбрать один из трех протоколов: ОВЕН, Modbus RTU, Modbus ASCII. Конфигурирование ТРМ251 осуществляется по протоколу ОВЕН.

    Поддержка универсального протокола Modbus позволяет ТРМ251 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

    Интеграция в АСУ ТП

    При интеграции ТРМ251 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

    Компания ОВЕН бесплатно предоставляет для ТРМ251:

    • драйвер для Trace Mode;
    • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
    • библиотеки WIN DLL для быстрого написания драйверов.
