ТРМ32 контроллер для отопления с ГВС
Технические характеристики
Функциональная схема прибора
Схемы применения
Модификации
Функциональные возможности

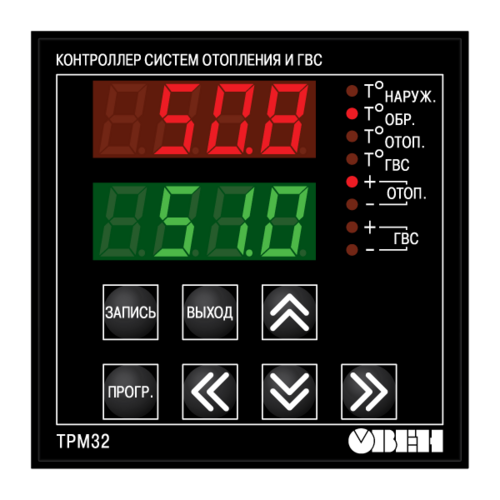

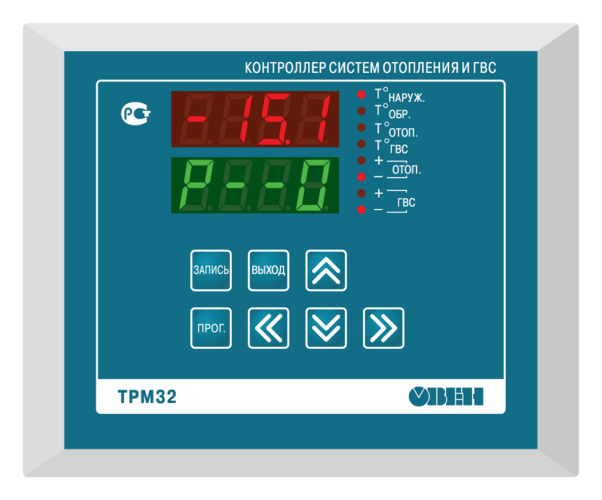

Элементы управления
Верхний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра. |
Нижний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает информационную заставку режима (Р—0 ... Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра. |
Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков. |
Светодиоды «+», «–» отоп. и «+», «–» гвс | Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС. |
Функции кнопок
Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ. | |
Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. | |
Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА. | |
Кнопки позволяют в режиме РАБОТА переключать каналы индикации. | |
4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
