  • ТРМ33 контроллер для вентиляции

    Контроллер ОВЕН ТРМ33 в щитовом корпусе Щ7
    Задать вопрос специалисту
    от 9 794,00
    Выбрать и заказать

    Технические характеристики

    Функциональная схема прибора

    Функциональная схема прибора ТРМ33

    Входы для измерения температуры

    Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:

    • Тнаруж. – температуры наружного воздуха;
    • Тприт. – температуры приточного воздуха;
    • Тобр. – температуры обратной воды в контуре теплоносителя.

    Входы для диагностики работоспособности системы

    Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:

    • С1 – коммутирующее устройство (таймер, тумблер и т. п.) для дистанционного перевода системы в дежурный режим работы;
    • С2 – датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
    • С3 – датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.

    Управление вентилятором, жалюзи и регулирование температуры

    По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.

    Режимы работы

    В приборе предусмотрено 6 режимов работы.

    Прогрев калорифера

    Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

    Индикация режима:

    P––0 – работа прибора в режиме прогрева калорифера.

    Управление системой приточной вентиляции

    Управление системой приточной вентиляции прибор осуществляет, обеспечивая:

    • поддержание температуры приточного воздуха Тприт. на заданном уровне;
    • защиту от превышения температуры обратной воды Тобр., возвращаемой в теплоцентраль;
    • защиту от замораживания воды в калорифере.

    Поддержание температуры приточного воздуха на заданном уровне

    Температура приточного воздуха в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.

    Условия начала работы прибора в этом режиме:

    Тобр.min < Тобр. < Тобр.max, Тприт. > Тавар.

    Индикация режима:

    Р––2 – работа в режиме поддержания температуры приточного воздуха.

    Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль

    Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Тобр. = f(Tнаруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Тобр.i > Тобр.max.i прибор прерывает управление КЗР по Тприт. и переходит на управление по сигналу рассогласования Ei = Тобр.i – Тобр.max.i. После возврата Тобр.i в допустимые пределы регулирование продолжается по Тприт.

    Условия начала работы прибора в этом режиме:

    Тобр. > Тобр.max, Тприт. > Тавар.

    Индикация режима:

    Р––3 – работа в режиме защиты от превышения температуры обратной воды.

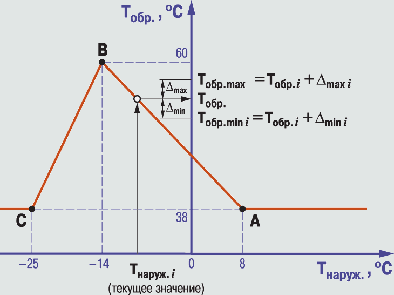

    ТРМ33 пример графика температуры обратной воды

    Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)

    Защита от замораживания воды в калорифере

    При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.

    Условия начала работы прибора в этом режиме:

    Тобр. < Тобр.min или Тприт. < Тавар. или замыкание датчика С3.

    Индикация режима:

    Р––4 – работа в режиме защиты от замораживания воды в калорифере.

    Дежурный режим

    Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.

    Индикация режима:

    Р––1 – работа в дежурном режиме.

    Летний режим

    Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Тлетн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Тнаруж. значения Тнаруж.А.

    Условия начала работы прибора в этом режиме:

    Тнаруж. > Тлетн.

    Индикация режима:

    Р––5 – работа в летнем режиме.
